ПРИЛОЖЕНИЕ
1
Обязательное
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
|
Термин |
Номер
пункта |
|
Блок данных (N)-сервисный срочный |
5.6.1.8
|
|
Взаимодействие двустороннее
одновременное |
7.3.1.3
|
|
Взаимодействие двустороннее
поочередное |
7.3.1.4
|
|
Взаимодействие одностороннее |
7.3.1.5
|
|
Демультиплексирование |
5.7.1.5
|
|
Идентификатор оконечного пункта
многопунктового соединения |
5.4.1.12
|
|
Имя символическое |
5.4.1.1
|
|
Имя символическое глобальное |
5.4.1.5
|
|
Имя символическое локальное |
5.4.1.4
|
|
Имя региона символических имен |
5.4.1.3
|
|
Канал данных |
7.7.1.1
|
|
Маршрутизация |
5.4.1.9
|
|
Мультиплексирование |
5.7.1.4
|
|
(N)-адрес |
5.4.1.6
|
|
(N)-адрес пункта доступа к услуге |
5.4.1.6
|
|
(N)-блок данных интерфейсный |
5.6.1.6
|
|
(N)-блок данных протокольный |
5.6.1.3
|
|
(N)-блок данных сервисный |
5.6.1.7
|
|
(N)-блок данных срочный |
5.6.1.8
|
|
(N)-данные интерфейсные |
5.6.1.5
|
|
(N)-данные пользователя |
5.6.1.2
|
|
(N)-идентификатор оконечного
пункта соединения |
5.4.1.10
|
|
(N)-идентификатор протокола |
5.7.1.1
|
|
(N)-идентификатор соединения
протокольный |
5.4.1.14
|
|
(N)-идентификатор соединения
сервисный |
5.4.1.13
|
|
(N)-информация управляющая
интерфейсная |
5.6.1.4
|
|
(N)-информация управляющая протокольная |
5.6.1.1
|
|
(N)-источник данных |
5.3.1.6
|
|
(N)-обмен данными |
5.3.1.12
|
|
(N)-обмен двусторонний
одновременный |
5.3.1.13
|
|
(N)-обмен двусторонний
поочередный |
5.3.1.14
|
|
(N)-обмен односторонний |
5.3.1.15
|
|
(N)-объект логический |
5.2.1.3
|
|
(N)-отображение адресов |
5.4.1.8
|
|
(N)-передача данных |
5.3.1.8
|
|
(N)-передача дуплексная |
5.3.1.9
|
|
(N)-передача полудуплексная |
5.3.1.10
|
|
(N)-передача симплексная |
5.3.1.11
|
|
(N)-пункт соединения оконечный |
5.3.1.2
|
|
(N)-подсистема |
5.2.1.1
|
|
(N)-приемник данных |
5.3.1.7
|
|
(N)-протокол |
5.2.1.10
|
|
(N)-пункт доступа к услуге |
5.2.1.9
|
|
(N)-ретранслятор |
5.3.1.5
|
|
(N)-соединение |
5.3.1.1
|
|
(N)-справочник |
5.4.1.7
|
|
(N)-средство |
5.2.1.7
|
|
(N)-суффикс |
5.4.1.15
|
|
(N)-суффикс оконечного пункта
соединения |
5.4.1.11
|
|
(N)-уровень |
5.2.1.2
|
|
(N)-услуга |
5.2.1.6
|
|
(N)-функция |
5.2.1.8
|
|
Объединение |
5.7.1.11
|
|
Объект логический прикладной |
7.1.1.1
|
|
Объект логический прикладной
административного управления системой |
5.9.1.5
|
|
Объект логический прикладной
прикладного административного управления |
5.9.1.2
|
|
Объект логический равноправный |
5.2.1.4
|
|
Объект (N)-логический связанный |
5.3.1.4
|
|
Подсеть |
7.5.1.1
|
|
Подтверждение |
5.7.1.16
|
|
Подуровень |
5.2.1.5
|
|
Процесс прикладной |
4.1.4
|
|
Разделение |
5.7.1.14
|
|
Расцепление |
5.7.1.14
|
|
Расщепление |
5.7.1.6
|
|
Регион символических имен |
5.4.1.2
|
|
Рекомбинация |
5.7.1.7
|
|
Ресурсы ВОС |
5.9.1.3
|
|
Сборка |
5.7.1.10
|
|
Сброс |
5.7.1.17
|
|
Сегментирование |
5.7.1.9
|
|
Синтаксис конкретный |
7.2.1.1
|
|
Синтаксис передачи |
7.2.1.2
|
|
Синхронизация сеансового
соединения |
7.3.1.6
|
|
Система открытая |
4.1.3
|
|
Система открытая реальная |
4.1.2
|
|
Система реальная |
4.1.1
|
|
Соединение многопунктовое |
5.3.1.3
|
|
Соединение многопунктовое
децентрализованное |
5.7.1.3
|
|
Соединение многопунктовое
централизованное |
5.7.1.3
|
|
Соединение подсетевое |
7.5.1.2
|
|
Сцепление |
5.7.1.13
|
|
Упорядочение |
5.7.1.15
|
|
Управление административное
прикладное |
5.9.1.1
|
|
Управление взаимодействием
административное |
7.3.1.2
|
|
Управление потоком |
5.7.1.8
|
|
Управление системой
административное |
5.9.1.4
|
|
Управление уровнем
административное |
5.9.1.6
|
|
Услуга карантинная |
7.3.1.1
|
|
Элемент пользователя |
7.1.1.3
|
|
Элемент услуг прикладной |
7.1.1.2
|
ПРИЛОЖЕНИЕ
2
Обязательное
ПЕРЕДАЧА БЕЗ УСТАНОВЛЕНИЯ СОЕДИНЕНИЯ
П2.0.
Введение
П2.0.1.
Настоящий стандарт описывает базовую эталонную модель взаимосвязи открытых
систем. Цель разработки этого стандарта состоит в установлении общего базиса
для развития существующих и разработки новых стандартов в области ВОС.
Допущение о том, что установление соединения является необходимым
предварительным условием для обеспечения связи в среде ВОС, принятое при
описании ВОС, является одной из наиболее полезных и важных унифицирующих
концепций архитектуры, описанной эталонной моделью. Тем не менее, при
разработке настоящего стандарта было признано, что глубоко укоренившаяся
ориентация на режим с установлением соединения неоправданно ограничивает
значение и область применения базовой эталонной модели, поскольку она исключает
из нее важные классы приложений и методов построения сетей связи, которые по
своей природе не предполагают установления соединения.
П2.0.2.
С точки зрения архитектурных принципов, которые определяет базовая эталонная
модель, предположение об установлении соединений для всех взаимодействий
является необязательным. Целью настоящего приложения является введение новых
терминов и определение их использования в контексте эталонной модели таким
образом, чтобы передача в режиме с установлением соединения и передача в режиме
без установления соединения могли рассматриваться как взаимно дополняющие понятия,
каждое из которых может использоваться в тех случаях, в которых оно применимо.
П2.0.3.
Понятие передачи без установления соединения в той или иной форме всегда играло
важную роль при определении услуг и протоколов передачи данных. Термины
"режим отдельных сообщений", "режим датаграмм", "режим
транзакций" и "режим без установления соединения" используются в
литературе по передаче данных для обозначения различных вариантов одного и того
же метода передачи данных: метода, при котором передача блока данных является
одной законченной операцией, без установления, поддержания и разрыва
соединения.
П2.0.4.
Поскольку режим передачи без установления соединения и режим передачи с
установлением соединения являются взаимно дополняющими понятиями, наилучшее
понимание этих режимов достигается в их сопоставлении, в особенности потому,
что режим передачи без установления соединения наиболее просто определяется
через понятие "соединение".
П2.0.5.
В формальной терминологии эталонной модели соединение является ассоциацией,
устанавливаемой для передачи данных между двумя или более равноправными
логическими объектами. Эта ассоциация устанавливается между самими
равноправными логическими объектами и между каждым из этих логических объектов
и следующим нижним уровнем. Возможность установления и разрыва соединения, а
также передачи данных по этому соединению обеспечивается для логических
объектов в данном уровне следующим нижним уровнем как услуга режима передачи с
установлением соединения. Использование равноправными логическими объектами
какой-либо услуги в режиме с установлением соединения проходит через три
отдельные фазы:
а)
установление соединения;
б)
передача данных;
в)
разрыв соединения.
П2.0.6.
Кроме точно определяемого (с помощью перечисленных фаз) интервала времени, в
течение которого оно существует, соединение имеет следующие обязательные
свойства:
а)
соединение предполагает достижение и поддержание договоренности (относительно
передачи данных) между участвующими в передаче тремя или более компонентами:
логическими объектами, между которыми пересылаются данные, и уровнем,
обеспечивающим передачу;
б)
при установлении соединения возможна процедура согласования параметров и опций,
определяющих процесс передачи данных;
в) соединение
обеспечивает средства идентификации, уменьшающие накладные расходы, связанные с
распознаванием и передачей адресной информации при передаче данных;
г)
соединение обеспечивает среду, в которой последовательные блоки данных,
переданные между равноправными логическими объектами, являются логически
связанными, дает возможность поддерживать упорядоченность поступления блоков и
обеспечивать управление потоком данных.
П2.0.7.
Свойства режима передачи с установлением соединения являются особенно полезными
для тех применений, которые требуют относительно длительных взаимодействий,
сопровождающихся передачей больших массивов информации, между логическими
объектами, образующими стабильную конфигурацию. Примерами могут служить: прямой
доступ с терминала к удаленной ЭВМ, передача файлов и длительное подключение к
ЭВМ станции дистанционного ввода заданий. В этих случаях взаимодействующие
логические объекты предварительно сообщают друг другу требования к параметрам и
режимам работы и приходят в результате этого обмена к взаимно согласованным
условиям взаимодействия, резервируя необходимые ресурсы. После этого следует
обмен логически связанными блоками данных. Окончание взаимодействия всегда
происходит в явной форме, с высвобождением ранее зарезервированных ресурсов.
Существует
широкий спектр других приложений, где свойства режима передачи с установлением
соединения оказываются полезными.
П2.0.8.
В формальной терминологии эталонной модели передача в режиме без установления
соединения является передачей единственного блока данных от пункта доступа к
услугам-отправителя к одному или более пунктам доступа к услугам-получателя без
установления соединения. Услуга передачи без установления соединения позволяет
логическому объекту осуществить такую передачу за одно обращение к этой услуге.
П2.0.9.
В отличие от соединения для конкретных случаев использования услуги передачи
данных без установления соединения не задаются явным образом начало и конец
интервала времени, в течение которого используется услуга. Кроме того, режим
передачи без установления соединения обладает следующими обязательными
свойствами:
а)
он требует лишь предварительных соглашений между равноправными логическими
объектами, определяющих характеристики данных, которые будут передаваться между
ними, и не предусматривает никакой динамической процедуры настройки параметров
для каждого конкретного использования услуги передачи;
б)
вся информация, требуемая для передачи блока данных: адрес получателя,
параметры качества услуги, опции и т.д. предоставляется уровню, обеспечивающему
услугу передачи данных без установления соединения вместе с передаваемыми
данными, за одно обращение к услуге; от уровня, обеспечивающего услугу передачи
данных без установления соединения, не требуется устанавливать какую-либо логическую
связь между несколькими обращениями к этой услуге.
П2.0.10.
Эти основные свойства данного режима передачи могут также сопровождаться
следующими свойствами:
а)
каждый блок передаваемых данных доставляется по назначению независимо от других
блоков уровнем, обеспечивающим услугу передачи без установления соединения;
б)
копии блока данных могут быть переданы нескольким адресатам.
П2.0.11.
Эти свойства режима передачи без установления соединения не исключают
возможности обеспечить средства, позволяющие логическому объекту, использующему
услугу передачи без установления соединения, получить информацию о возможностях
и параметрах качества услуги как для одного обращения, так и для серии
обращений к этой услуге для передачи данных между двумя или несколькими
логическими объектами.
П2.0.12.
Настоящее приложение имеет структуру, совпадающую со структурой основной части
настоящего стандарта. Основными являются следующие два раздела:
п.
П.2.5, описывающий общие архитектурные принципы, с пунктами, нумерация которых
совпадает с нумерацией пунктов разд.5 основной части настоящего стандарта, в
которых требуется определение различных аспектов передачи данных без
установления соединения;
п.
П2.7, описывающий конкретные уровни эталонной модели взаимосвязи открытых
систем.
П2.1.
Назначение и область применения
Настоящее
приложение имеет следующее назначение:
а)
обеспечивает общее описание услуги передачи без установления соединения и
функций, связанных с ней, которые могут быть обеспечены различными уровнями
эталонной модели;
б)
определяет место этой услуги и функций, связанных с ней, в эталонной модели.
Настоящее
приложение расширяет терминологию и принципы, определенные в основной части
настоящего стандарта, не изменяя их.
Настоящее
приложение:
не
определяет услуги и протоколы ВОС;
не
описывает конкретных реализаций ВОС;
не
является основой для проверки соответствия конкретной реализации требованиям
ВОС.
П2.2.
Термины и их пояснения
П2.2.1.
Настоящее приложение использует следующие термины:
а)
(N)-адрес;
б)
подтверждение;
в)
объединение;
г)
сцепление;
д)
(N)-передача данных;
е)
(N)-логический объект;
ж)
(N)-средство;
з)
управление потоком;
и)
(N)-функция;
к)
(N)-интерфейсный блок данных;
л)
(N)-уровень;
м) открытая
система;
н)
равноправные логические объекты;
о)
(N)-протокол;
и)
(N)-протокольная управляющая информация;
р)
(N)-протокольный блок данных;
с)
(N)-ретрансляция;
т)
маршрутизация;
у)
сегментирование;
ф)
упорядочивание;
х)
(N)-услуга;
ц) (N)-пункт
доступа к услуге;
ч)
(N)-сервисный блок данных;
ш)
(N)-данные пользователя.
П2.2.2.
В настоящем приложении даны также следующие термины и их пояснения.
П2.2.2.1
(N)-соединение: ассоциация, устанавливаемая с помощью (N)-уровня между двумя
или более (N+1)-логическими объектами для передачи данных и обеспечивающая
явную идентификацию совокупности (N)-передач данных, а также устанавливающая
соглашения относительно (N)-услуг передачи данных, которые должны быть
обеспечены для этой совокупности (N)-передач данных.
Примечание.
Это определение (N)-соединения уточняет определение, данное в основной части
настоящего стандарта, но не изменяет его.
П2.2.2.2.
(N)-передача в режиме с установлением соединения: (N)-передача, связанная с
контекстом (N)-соединения.
П2.2.2.3.
(N)-передача в режиме без установления соединения: (N)-передача данных, не
использующая контекста какого-либо (N)-соединения и не поддерживающая
какой-либо логической связи между (N)-сервисными блоками данных.
П2.3.
Обозначения
Обозначения
уровней, принятые в основной части настоящего стандарта, не изменяются
настоящим приложением.
П2.4.
Введение в ВОС
Этот
раздел не содержит никаких дополнений к разд.4 основной части настоящего
стандарта.
П2.5.
Понятия многоуровневой архитектуры
П2.5.1.
Введение
Настоящее
приложение не содержит никаких добавлений к п.5.1 основной части настоящего
стандарта.
П2.5.2.
Принципы разбиения на уровни
П2.5.2.1.
Этот пункт дополняет п.5.2 основной части настоящего стандарта.
П2.5.2.2.
Для того чтобы (N+1)-логические объекты имели возможность обмениваться
информацией, используя (N)-услугу передачи в режиме без установления соединения
или (N)-услугу передачи в режиме с установлением соединения, необходимо, чтобы
между ними существовала предварительно установленная ассоциация, которая
состоит в некоторой предварительной информированности (N+1)-логических объектов
друг о друге, необходимой хотя бы для того, чтобы логические объекты могли
инициировать использование услуги передачи. Эта ассоциация устанавливается с
помощью методов, не обсуждаемых подробно в настоящем приложении, также как и в
основной части настоящего стандарта, и включает в себя следующие четыре
составные части:
а)
информированность логических объектов об адресах равноправных логических
объектов, с которыми возможен обмен информацией;
б)
информированность логических объектов о протоколах, поддерживаемых
равноправными логическими объектами по крайней мере в той степени, которая
необходима для инициализации обмена информацией;
в) информированность
логических объектов о доступности связи с равноправными логическими объектами;
г)
информированность о параметрах качества услуг, обеспечиваемых (N)-услугой.
Примечание.
Описанная выше предварительная информированность может быть получена из многих
источников, некоторые из них перечислены ниже:
а)
из информации, получаемой при заключении контракта о предоставлении услуг;
б)
из информации, предоставляемой администрацией сети, и содержащейся в адресной
таблице или в справочной базе данных;
в)
из информации, которая может быть получена из предыдущих взаимодействий;
г)
из информации, получаемой динамически, в процессе работы протоколов управления.
Наиболее
вероятно, что полная предварительная информированность логических объектов о
равноправных логических объектах будет достигнута с помощью комбинации
перечисленных выше способов.
П2.5.2.3.
(N+1)-логический объект не предоставляет никакой информации о логической связи
между (N)-сервисными блоками данных, кроме (N)-адресов пунктов доступа к
услугам отправителя и получателя.
П2.5.2.4.
С точки зрения (N+1)-логического объекта это означает, что он не может
потребовать применения какой-либо функции к последовательности посланных им
(N)-сервисных блоков данных. Однако, с точки зрения (N)-уровня это не означает
какого-либо ограничения на функции, обеспечиваемые им для поддержки данной
услуги.
П2.5.2.5.
(N)-уровень может предоставить (N+1)-уровню услугу с установлением соединения,
услугу без установления соединения или и то и другое, используя услугу или
услуги, предоставляемые (N-1)-уровнем.
П2.5.2.6.
Как (N)-услуга с установлением соединения, так и (N)-услуга без установления
соединения характеризуются средствами, которые предоставляются (N+1)-логическим
объектам, и параметрами качества услуги, используемой (N+1)-логическими
объектами. Как для случая (N)-услуги с установлением соединения, так и для
случая (N)-услуги без установления соединения (N)-уровень, может обеспечить
функции, дополняющие средства, предоставляемые (N+1)-логическим объектам и
улучшающие параметры качества услуги с точки зрения (N+1)-логических объектов
по сравнению с теми средствами и параметрами качества, которые (N)-уровень
может обеспечить только за счет (N-1)-уровня. Кроме того, в случае
необходимости (N)-уровень может осуществлять преобразование режима без
установления соединения в режим с установлением соединения и обратно.
П2.5.3.
Связь между равноправными логическими объектами
П2.5.3.1.
Этот пункт дополняет п.5.3 основной части настоящего стандарта.
П2.5.3.2.
Чтобы (N+1)-логические объекты могли взаимодействовать, используя (N)-услугу
без установления соединения, необходимо наличие предварительно установленной
ассоциации между ними, обеспечивающей информированность каждого из них
относительно другого. Эта информированность должна обеспечивать определение
местоположения (N+1)-логического объекта, должна обеспечивать правильную
интерпретацию (N)-сервисных блоков данных принимающим (N+1)-логическим объектом
и может определять согласованные скорости передачи, темп передачи ответов и
протокол, используемый равноправными логическими объектами. Эта
информированность может быть обеспечена в результате предыдущей договоренности
между (N+1)-логическими объектами относительно форматов, параметров и опций,
которые предполагается использовать.
Примечание.
Передача данных, использующая (N)-услугу режима с установлением соединения,
требует предварительного установления (N)-соединения, динамического
установления ассоциации между (N+1)-логическими объектами и (N)-услугой режима
с установлением соединения в дополнение к ассоциации, описанной в п.П2.5.1.
Описываемая здесь ассоциация включает составные части, которые не являются
частью предварительно установленной ассоциации, описанной в п.П2.5.1, в
частности:
а)
информированность относительно готовности равноправного логического объекта
(или объектов) вступить в то или иное конкретное взаимодействие и о готовности
используемых этими логическими объектами услуг поддержать это взаимодействие;
б)
способность равноправных логических объектов устанавливать и переустанавливать
взаимосогласованные характеристики взаимодействия.
П2.5.3.3.
Чтобы выбрать протокол, который будет использоваться для взаимодействия с
помощью (N)-услуги без установления соединения, (N-1)-логическим объектам может
понадобиться предварительная информация о средствах, предоставляемых услугой, и
параметрах качества этой услуги.
П2.5.3.4.
Возможны случаи, когда услуга режима без установления соединения,
предоставляемая (N)-уровнем, не обеспечивает прямого обмена информацией между
всеми (N)-пунктами доступа к услугам, поддерживаемыми (N)-уровнем. Передача в
режиме без установления соединения может быть осуществлена и в том случае, если
один или более (N+1)-логических объектов обеспечат ретрансляцию (см. черт.24
настоящего приложения, который дополняет черт.4 основной части настоящего
стандарта). Тот факт, что (N)-передача без установления соединения
поддерживается с помощью ретрансляции одним или более (N+1)-логическими
объектами, не заметен ни для (N)-уровня, ни для (N+2)-уровня.
Передача
в режиме без установления соединения с ретрансляцией
1 -
логический объект-ретранслятор; 2 - (N+1)-логические объекты;
3 -
передача в режиме без установления соединения
Черт.24
П2.5.4.
Идентификаторы
Настоящий
пункт не содержит никаких дополнений к п.5.4 основной части настоящего
стандарта.
П2.5.5.
Свойства пунктов доступа к услугам
П2.5.5.1.
Настоящий пункт дополняет п.5.5 основной части настоящего стандарта.
П2.5.5.2.
(N)-пункт доступа к услугам может поддерживать:
а)
только (N)-услуги режима с установлением соединения;
б)
только (N)-услуги режима без установления соединения;
в)
(N)-услуги режима с установлением соединения и (N)-услуги режима без
установления соединения одновременно.
П2.5.5.3.
Один (N+1)-логический объект может одновременно использовать несколько
(N)-соединений и (N)-услугу режима без установления соединения с помощью одного
или нескольких (N)-пунктов доступа к услугам, к которым подсоединен данный
(N+1)-логический объект.
П2.5.5.4.
(N+1)-логические объекты различают вызовы (N)-услуги режима без установления
соединения и (N)-услуги режима с установлением соединения, если они доступны
через один и тот же (N)-пункт доступа к услугам, за счет специфичности
процедуры вызова каждой из этих услуг.
П2.5.6.
Блоки данных
Настоящее
дополнение не содержит никаких добавлений к п.5.6 основной части настоящего
стандарта.
П2.5.7.
Элементы функционирования уровней
П.2.5.7.1.
Введение
Настоящий
пункт дополняет пп.5.7 и 5.8 основной части настоящего стандарта, с которыми он
логически связан.
П2.5.7.2.
Управление передачей в режиме без установления соединения
Настоящий
пункт является специфичным для настоящего приложения. Соответствующий пункт в
основной части настоящего стандарта отсутствует.
Вся
информация, требующаяся (N)-услуге режима без установления соединения для
доставки (N)-сервисного блока данных (адрес получателя, требуемые параметры
качества услуги, опции и т.д.) предоставляется ей вместе с (N)-сервисным блоком
данных за одно логическое обращение к услуге (N+1)-логическим
объектом-отправителем.
Вся
информация, относящаяся к (N)-сервисному блоку данных, вместе с самим
(N)-сервисным блоком данных принимается (N+1)-логическим объектом-получателем
за одно логическое обращение к (N)-услуге.
Для
обеспечения (N)-услуги режима передачи без установления соединения (N)-уровень
выполняет функции, описанные в п.П2.5.1. Эти функции поддерживаются
(N)-протоколами.
Если
(N)-сервисный блок данных не может быть принят (N+1)-логическим объектом во
время его поступления в (N)-пункт доступа и услуге, (N+1) логический объект
может применить функцию интерфейсного управления потоком (см. п.П2.5.7.3). Это
может привести к вычеркиванию (N)-сервисного блока данных компонентом,
обеспечивающим (N)-услугу, или, когда обеспечены соответствующие функции
управления потоком к воздействию со стороны компонента, обеспечивающего
(N)-услугу, на (N)-пункт доступа к услугам-отправителя с помощью механизма
интерфейсного управления потоком.
(N)-услуга
режима без установления соединения может обеспечивать передачу копий
(N)-сервисного блока данных нескольким (N)-пунктам доступа к услугам
получателя. (N)-сервисные блоки данных, переданные несколькими (N)-пунктами
доступа к услугам, могут быть приняты в одном (N)-пункте доступа к услугам.
(N)-уровень не предполагает наличия какой-либо логической связи между этими
сервисными блоками данных.
(N)-логические
объекты не обмениваются никакой (N)-протокольной управляющей информацией
относительно взаимной готовности (N+1)-логических объектов обмениваться данными
с помощью (N)-услуги режима без установления соединения.
Примечания:
1.
Конкретный интерфейсный механизм, используемый в реализации услуги режима без
установления соединения, может потребовать не одного, а нескольким обменов по
интерфейсу, чтобы осуществить единственное логическое обращение, необходимое
для инициализации передачи в режиме без установления соединения; это следует
рассматривать как подробности конкретной реализации.
2.
Передача каждого (N)-сервисного блока данных (N)-услугой режима без
установления соединения должна быть независимой от других передач: вся адресная
и другая информация, требуемая (N)-уровнем для доставки (N)-сервисного блока
данных по назначению должна быть сообщена во время обращения к услуге.
3.
Основными характеристиками услуги режима без установления соединения являются
отсутствие диалога по настройке параметров передачи и отсутствие какой-либо
динамической ассоциации между взаимодействующими логическими объектами. Однако
может быть сохранена значительная свобода выбора, если позволить определение
характеристик и значений параметров (таких как скорость передачи, вероятность
ошибок в канале связи и т.д.) во время доступа к услуге. Если в конкретной
реализации локальная (N)-подсистема определяет во время обращения к услуге (с
помощью информации, содержащейся в этой (N)-подсистеме), что требуемая передача
не может быть успешно выполнена с установленными характеристиками и значениями
параметров, она может аварийно закончить передачу и возвратить сообщение об
ошибке. Если несоответствие режимов выявилось уже после того, как обращение к
услуге было завершено, все действия, связанные с этой передачей, прекращаются,
поскольку предполагается, что (N)-уровень не имеет информации, требуемой для
выполнения каких-либо других действий.
П2.5.7.3.
Передача данных
П2.5.7.3.1.
Общие принципы
Настоящий
пункт дополняет пп.5.7.6.1, 6.7.6.2 и 5.7.6.3 основной части настоящего
стандарта.
Управляющая
информация и данные пользователя передаются между (N)-логическими объектами в
(N)-протокольных блоках данных. (N)-протокольный блок данных - это блок данных,
определяемый (N)-протоколом и содержащий (N)-протокольную управляющую
информацию и, возможно, (N)-данные пользователя.
(N)-протокольная
управляющая информация передается между (N)-логическими объектами,
использующими (N-1)-услугу. (N)-протокольная управляющая информация - это любая
информация, поддерживающая согласованную работу (N)-логических объектов.
(N)-данные пользователя передаются в прозрачном режиме между (N)-логическими
объектами, использующими (N-1)-услугу.
(N)-протокольный
блок данных имеет конечную длину, которая может быть ограничена размером
(N-1)-сервисного блока данных и возможностями (N)-протокола. (N)-протокольные
блоки данных преобразуются в (N-1)-сервисные блоки данных. Интерпретация
(N)-протокольного блока данных определяется (N)-протоколом, который
используется (N)-услугой режима без установления соединения.
(N)-сервисный
блок данных передается между (N+1)-логическим объектом и (N)-логическим
объектом через (N)-пункт доступа к услуге в форме одного или нескольких
(N)-интерфейсных блоков данных. Каждый (N)-сервисный блок данных передается как
(N)-данные пользователя в одном или нескольких (N)-протокольных блоках данных.
П2.5.7.3.2.
Управление потоком
Настоящий
пункт дополняет п.5.7.6.4 основной части настоящего стандарта.
Если
функции управления потоком обеспечены в открытой системе, они могут
воздействовать только на протокольные блоки данных и интерфейсные блоки данных.
Определяется
два типа управления потоком:
а)
управление потоком между логическими объектами одного уровня, при котором
регулируется темп передачи (N)-протокольных блоков данных между (N)-логическими
объектами, поддерживающими (N)-передачу без установления соединения между парой
(N)-пунктов доступа к услуге или между множеством (N)-пунктов доступа к услуге.
Этот тип управления потоком требует определения соответствующего протокола и
основывается на размере протокольного блока данных;
б)
управление (N)-интерфейсным потоком, при котором регулируется темп передачи
(N)-интерфейсных данных между (N+1)-логическим объектом и (N)-логическим
объектом, поддерживающим (N)-услугу режима без установления соединения. Этот
тип регулирования потока основывается на размере (N)-интерфейсного блока
данных.
П2.5.7.3.3.
Сегментирование, объединение и сцепление
Настоящий
пункт дополняет п.5.7.6.5 основной части настоящего стандарта.
Блоки
данных в различных уровнях эталонной модели могут иметь несовместимые размеры.
В связи с этим возникает необходимость в сегментировании, объединении и
сцеплении.
Сегментирование
на (N)-уровне требует реализации протоколов сегментирования и сборки между (N)-логическими
объектами, поддерживающими передачу без установления соединения между парами
(N)-пунктов доступа к услугам.
П2.5.7.4.
Качество услуги
П2.5.7.4.1.
Введение
Настоящий
пункт дополняет п.5.7.7 основной части настоящего стандарта.
П2.5.7.4.2.
Параметры качества услуг
Настоящий
пункт является специфическим для настоящего приложения, соответствующий пункт в
основной части настоящего стандарта отсутствует.
(N)-услуга
режима без установления соединения характеризуется параметрами качества услуги,
которые можно подразделить на две группы. Параметры первой группы полностью
определяются поведением взаимодействующих логических объектов в течение одной
передачи данных. Эти параметры те же, что и для услуги режима с установлением
соединения. Они перечислены ниже:
а)
ожидаемая задержка передачи;
б)
вероятность искажения информации;
в)
вероятность потери данных или их дублирования;
г)
вероятность передачи по неправильному адресу:
д)
тариф;
е)
защищенность от несанкционированного доступа.
Параметры
второй группы применимы к серии (N)-передач данных между парами (N)-пунктов
доступа к услуге. Эти параметры следующие:
а)
ожидаемая пропускная способность;
б)
вероятность нарушения последовательности доставки блоков данных.
Значения
параметров обеих групп могут изменяться для данного (N)-пункта доступа к
услугам в зависимости от того, с каким (N)-пунктом доступа к услугам требуется
поддерживать связь.
Функции
упорядочения, подтверждения, обнаружения ошибок и извещения об ошибках могут
использоваться (N)-уровнем для повышения качества (N)-услуги режима без
установления соединения по сравнению с качеством (N-1)-услуги без установления
соединения.
П2.5.7.4.3
Упорядочение
Настоящий
пункт дополняет п.5.7.6.6 основной части настоящего стандарта.
(N-1)-услуги,
обеспечиваемые (N-1)-уровнем архитектуры ВОС, не могут гарантировать доставку
блоков данных между параметрами (N-1)-пунктов доступа к услугам в том же
порядке, в каком они были переданы. Если (N)-уровень должен обеспечить более
высокую вероятность упорядоченной доставки блоков данных, чем вероятность,
обеспечиваемая услугами (N-1)-уровня, то в (N)-уровне должны быть предусмотрены
механизмы, обеспечивающие упорядочение.
П2.5.7.4.4.
Подтверждение
Настоящий
пункт дополняет п.5.7.7.1 основной части настоящего стандарта.
Функция
подтверждения может использоваться равноправными (N)-логическими объектами,
поддерживающими (N)-передачу в режиме без установления соединения между парами
(N)-пунктов доступа к услугам, для обеспечения большей вероятности обнаружения
потери протокольных блоков данных, чем вероятность, обеспечиваемая
(N-1)-услугой.
П2.5.7.4.5.
Обнаружение ошибок и оповещение об ошибках
Настоящий
пункт дополняет п.6.7.7.2 основной части настоящего стандарта.
Функции
обнаружения ошибок и оповещения об ошибках могут поддерживаться протоколами,
используемыми (N)-логическими объектами, поддерживающими (N)-передачу без
установления соединения между парами (N)-пунктов доступа к услугам, для
обеспечения большей вероятности обнаружения ошибок и искажения информации в
протокольных блоках данных, чем вероятность, обеспечиваемая (N-1)-услугой.
Функции
обнаружения ошибок и оповещения об ошибках надежны лишь в той же степени, что и
сама (N)-услуга режима без установления соединения. Хотя в компоненте, обеспечивающем
(N)-услугу, может предусматриваться оповещение об ошибках в случае искажения
данных, потери протокольных блоков данных, доставки блоков по неправильному
адресу, нельзя рассчитывать на то, что он сможет обеспечить оповещение во всех
случаях обнаружения ошибок.
П2.5.8.
Маршрутизация
П2.5.8.1.
Настоящий пункт дополняет п.5.8 основной части настоящего стандарта.
П2.5.8.2.
Функция (N)-маршрутизации предоставляет (N-1)-передаче без установления
соединения возможность ретрансляции данных с помощью цепочки (N)-логических
объектов. Тот факт, что используется (N)-маршрутизация, незаметен как для
(N+1)-уровня, так и для (N-1)-уровня.
П2.5.9.
Управление
П2.5.9.1.
Настоящий пункт дополняет п.5.9 основной части настоящего стандарта.
П2.5.9.2.
Компоненты управления уровнями и управления системой предусматривают функцию
инициализации поддержки режима без установления соединения между системами.
П2.5.9.3.
Могут быть предусмотрены средства, позволяющие уровню, использующему услугу
режима без установления соединения, перед использованием услуги получать
информацию о ее характере, параметрах качества и типе. Эти средства могут
предоставлять данную информацию либо до самого первого обращения к этой услуге,
либо в любое время, когда она доступна.
П2.5.10.
Взаимосвязь между услугами различных режимов на границе смежных уровней
П2.5.10.1.
Настоящий пункт специфичен для данного приложения, и соответствующий пункт в
основной части настоящего стандарта отсутствует.
П2.5.10.2.
Не существует никаких архитектурных ограничений на сочетания режима услуги,
обеспечиваемой (N)-уровнем (т.е. с установлением соединения или без
установления соединения), и режима (N-1)-услуги, используемой (N)-услугой. В
общем случае услуги на границах двух смежных уровней могут быть:
а)
обе - услуги режима с установлением соединения;
б)
обе - услуги режима без установления соединения;
в)
на (N)-уровне - услуга режима с установлением соединения, а на (N-1)-уровне -
услуга режима без установления соединения;
г) на
(N)-уровне - услуга режима без установления соединения, а на (N-1)-уровне -
услуга режима с установлением соединения.
П.2.5.10.3.
Для того чтобы иметь возможность использовать комбинации в) и г) необходимы два
следующих архитектурных элемента:
а)
функция, реализующая (N)-услугу в режиме соединения с использованием
(N-1)-услуги в режиме без установления соединения;
б)
функция, реализующая (N)-услугу в режиме без установления соединения с
использованием (N-1)-услуги в режиме с установлением соединения.
Примечание.
Одна из этих функций, функция а) требует значительного объема протокольной
управляющей информации. Например, существует необходимость идентифицировать
построенное соединение, управлять его состоянием и обеспечить упорядочение
сервисных блоков данных. Функция б) не требует никакой или требует
незначительной дополнительной протокольной управляющей информации, скорее, она
накладывает ограничения на способ использования услуги в режиме соединения.
П2.5.10.4.
(N)-ретранслятор может:
а)
обеспечить объединение двух услуг режима с установлением соединения,
предоставляя тем самым услугу режима с установлением соединения;
б)
обеспечить объединение двух услуг режима без установления соединения в единое
целое, предоставляя тем самым услугу режима без установления соединения.
П2.5.10.5.
Обеспечение услуги требуемого режима с использованием услуг различных режимов
требует, чтобы услуга одного режима (либо с установлением соединения, либо без
установления соединения, в зависимости от экономических и технических факторов)
была сначала преобразована в услугу другого режима с помощью функций, описанных
выше; после этого возможна (N)-ретрансляция.
П2.5.10.6.
Основные случаи ретрансляции показаны на черт.25 настоящего приложения.
Использование преобразования режимов услуг явно не ограничивается эталонной
моделью, однако, когда несколько услуг разных режимов объединяются в тандем,
преобразование режимов должно быть осуществлено так, чтобы количество
преобразований режима услуги в составной услуге было минимальным.

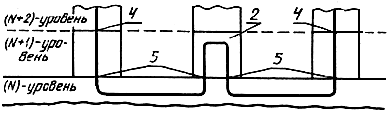

БАЗОВЫЕ
СЛУЧАИ РЕТРАНСЛЯЦИИ ПРИ ИСПОЛЬЗОВАНИИ УСЛУГ ПЕРЕДАЧИ
ДЛЯ
РЕЖИМОВ С УСТАНОВЛЕНИЕМ СОЕДИНЕНИЯ И БЕЗ УСТАНОВЛЕНИЯ СОЕДИНЕНИЯ
а)
Ретрансляция между двумя услугами режима
с
установлением соединения
б)
Ретрансляция между двумя услугами режима без установления соединения
в)
Объединение услуг с установлением и без установления соединения, обеспечивающее
межоконечную
услугу с установлением соединения
г)
Объединение услуг с установлением и без установления соединения, обеспечивающее
межоконечную
услугу без установления соединения
1
- (N+1)-услуга
режима с установлением соединения; 2 - логический объект;
3
- (N)-услуга
режима с установлением соединения; 4 - (N+1)-услуга режима
без
установления соединения; 5 - (N)-услуга режима без установления
соединения;
6 - преобразование режима услуги
Черт.25
П2.5.10.7.
Если (N-1)-услуга режима без установления соединения дополнена необходимыми
средствами, обеспечивающими (N)-услугу режима с установлением соединения, то
несколько (N)-соединений могут поддерживаться (N-1)-передачей режима без
установления соединений между одними и теми же (N-1)-пунктами доступа к услуге.
П2.5.10.8.
Если (N-1)-услуга режима с установлением соединения используется для
обеспечения (N)-услуги режима без установления соединения, то (N)-передача в
режиме без установления соединения между несколькими (N)-пунктами доступа к
услуге может поддерживаться через одно и то же (N-1)-соединение.
П2.6.
Введение в конкретные уровни ВОС
П2.6.1.
Настоящий пункт дополняет разд.6 основной части настоящего стандарта.
П2.6.2.
Общие принципы
П2.6.2.1.
Услуга режима без установления соединения, реализуемая на конкретном уровне,
может включать все, некоторые или не включать никакие из частичных услуг, а
также может характеризоваться всеми, некоторыми или никакими из параметров
качества услуги, определенных в основной части настоящего стандарта и
п.П2.5.7.4 настоящего приложения (например, оповещение об ошибках).
П2.6.2.2.
Предоставление услуг режима с установлением соединения и режима без
установления соединения на конкретных уровнях эталонной модели, характеристики
этих услуг, а также обеспечение функций преобразования режима услуги в
конкретном уровне должны быть организованы таким образом, чтобы существовала
возможность определения для заданных открытых систем их комплексирования. Для
того, чтобы обеспечить наилучшие возможности взаимодействия и ограничить
сложность протоколов, необходимо ограничить число уровней, в которых может
возникнуть необходимость в преобразовании режима услуги.
П2.6.2.3.
Для каждого конкретного уровня подпункты п.2.7 затрагивают те вопросы, которые
имеют отношение к услуге режима без установления соединения, обеспечиваемой
данным уровнем. Детальное описание приводится только для тех вопросов, которые
являются специфическими для услуги режима без установления соединения.
Детальное описание других вопросов содержится в основной части настоящего
стандарта.
П2.6.2.4.
Базисная (N)-услуга режима без установления соединения - это услуга,
удовлетворяющая следующим условиям:
а)
от этой услуги не требуется демонстрировать какие-либо минимальные значения
параметров качества, в частности не требуется поддерживать упорядоченность
(N)-сервисных блоков данных;
б)
от этой услуги не требуется обеспечивать управление потоком между равноправными
логическими объектами.
Определение
любой (N)-услуги режима без установления соединения должно включать эту
базисную услугу как частный случай.
П2.6.2.5.
Поскольку от базисной услуги не требуется поддержание упорядоченности
(N)-сервисных блоков данных, то ни к какому из (N)-уровней не предъявляется
требований обеспечения функций упорядочения. Однако при конкретных реализациях
характеристики средств связи или реальной подсети могут предоставлять высокую
вероятность упорядоченной доставки и это может обеспечить высокую вероятность
упорядоченной доставки услугами режима без установления соединения,
предоставляемыми вышележащими уровнями.
П2.6.2.6.
Хотя архитектурой не накладывается никаких ограничений на размер (N)-сервисных
блоков данных, определенных в п.2.5 для того, чтобы ограничить сложность
протоколов, функции сегментирования и сборки не предусмотрены в уровнях выше
сетевого. Как следствие этого, размер сервисного блока данных какого-либо
уровня выше сетевого ограничен размером сервисного блока данных, установленным
в услуге нижнего смежного уровня и объемом управляющей информацией протокола
этого уровня.
П2.6.3.
Комбинации услуг с установлением и без установления соединения
П2.6.3.1.
Как было указано в п.2.6.2.2, существуют ограничения на число уровней, в
которых может иметь место преобразование режима услуги из режима без
установления соединения в режим с установлением соединения и обратно.
Эти
ограничения в применении к конкретным уровням следующие:
1.
Физический уровень и уровень звена требуют отдельного рассмотрения. Для
физического уровня режимы с установлением и без установления соединения не
различаются. Услуги физического уровня определяются характеристиками
используемых средств связи и слишком разнообразны для того, чтобы позволить
разбиение на две категории - с установлением и без установления соединения.
Функции в уровне звена данных должны обеспечить преобразование услуг,
предоставляемых физическим уровнем к требуемому типу услуг уровня звена.
2.
В сетевом уровне может быть обеспечено преобразование режима услуги для
поддержания сетевой услуги заданного режима с использованием звена данных или подсети,
работающих в другом режиме. Такое преобразование режима вместе с ретрансляцией
обеспечивает межоконечную услугу сети, работающую в заданном режиме и
использующую услуги соединенных друг с другом подсетей и (или) звеньев данных,
работающих в другом режиме (см. П2.5.10). Осуществление таких преобразований
там, где они необходимы для обеспечения заданного режима услуги сети, является
требованием стандартов ВОС.
3.
Преобразования режима могут быть обеспечены в транспортном уровне, при условии,
что это требует лишь незначительных дополнительных протокольных функций по
сравнению с теми, которые требуются для поддержки транспортной услуги в том же
режиме, который обеспечивается услугой сети. Поскольку в транспортном уровне
ретрансляция не применяется, такое преобразование может применяться только
между оконечными системами. Осуществление таких преобразований не является
требованием стандартов ВОС.
4.
Преобразования на уровне сессий и выше не разрешаются.
Примечание.
Поскольку транспортный протокол обеспечивается оконечными системами, то
невозможна такая реализация транспортной услуги, которая использовала бы
различные режимы услуги сети в одном и том же взаимодействии между оконечными
системами.
П2.6.3.2.
Из этих ограничений вытекает:
а)
реальная система, полностью удовлетворяющая требованиям "открытости",
определенным в п.4.1.2 основной части настоящего стандарта, должна поддерживать
транспортную услугу заданного режима с использованием услуги сети в том же
режиме (применяя преобразование в сетевом уровне, если это необходимо); кроме
того, система может обеспечить преобразование на транспортном уровне;
б)
реальная система, которая поддерживает заданный режим транспортной услуги
только с помощью преобразования режима услуги сети (отличного от заданного),
выполняемого на транспортном уровне, не может считаться полностью
"открытой", в соответствии с определением, данным в п.4.1.2 основной
части настоящего стандарта, поскольку эта система окажется неспособной
взаимодействовать с системами, которые обеспечивают заданный режим транспортной
услуги только с использованием услуги сети того же режима.
Примечание.
Ограничение, состоящее в том, что заданный режим услуги транспортного уровня
должен поддерживаться с помощью услуги сетевого уровня того же режима, вводится
с той целью, чтобы системы могли взаимодействовать без установления
предварительного соглашения о режиме услуги сетевого уровня. В тех случаях,
когда такое соглашение используется, вышеупомянутое ограничение не действует,
хотя требования к полностью "открытым" системам, сформулированные в
П2.6.3.2 а), остаются в силе.
П2.7.
Детальное описание архитектуры ВОС
П2.7.1.
Прикладной уровень
П2.7.1.1.
Введение
Настоящий
пункт дополняет п.7.1 основной части настоящего стандарта.
П2.7.1.2.
Назначение
Назначение
прикладного уровня определяется в п.7.1.2 основной части настоящего стандарта;
это определение не изменяется настоящим приложением.
П2.7.1.3.
Услуги, предоставляемые прикладным процессам
В
режиме без установления соединения прикладной уровень предоставляет прикладным
процессам услуги, эквивалентные услугам режима с установлением соединения, если
назначение этих услуг совместимо с работой в режиме без установления
соединения.
В
дополнение к передаче информации услуги прикладного уровня могут выполнять
функции, перечисленные ниже; этот список не следует рассматривать как
исчерпывающий:
а)
идентификация партнеров, собирающихся начать взаимосвязь;
б)
установление уровня авторизации для взаимодействия;
в)
авторизация партнеров, собирающихся начать взаимосвязь;
г)
определение параметров качества услуг, которые считаются приемлемыми;
д)
идентификация ограничений на синтаксис данных.
П2.7.1.4.
Функции, выполняемые прикладным уровнем
В прикладном
уровне выполняются все функции, необходимые для поддержания услуг режима без
установления соединения, предоставляемых прикладным процессам, которые не
выполняются нижележащими уровнями.
В
частности, в прикладных логических объектах в составе предварительной
информированности, необходимой для обеспечения взаимодействия, хранится и
обновляется по мере необходимости информация об использовании режимов с
установлением соединения и (или) без установления соединения равноправными
логическими объектами, с которыми возможна взаимосвязь.
П2.7.2.
Уровень представления
П2.7.2.1.
Введение
Настоящий
пункт дополняет п.7.2 основной части настоящего стандарта.
П2.7.2.2.
Назначение
Назначение
уровня представления определяется в п.7.2.2 основной части настоящего
стандарта; это определение не изменяется настоящим приложением.
П2.7.2.3.
Услуги, предоставляемые прикладному уровню
Уровень
представления дополняет услуги сеансового уровня следующими средствами,
вызываемыми при каждом использовании передачи без установления соединения:
а)
преобразование синтаксиса;
б)
выбор синтаксиса.
П2.7.2.4.
Функции, выполняемые уровнем представления
Уровень
представления выполняет следующие функции, с помощью которых реализуются
упомянутые выше услуги:
а)
передачи данных;
б)
идентификация синтаксиса;
в)
преобразование синтаксиса, включая преобразование данных, форматирование и
специальные функции преобразования (например, сжатие).
П2.7.3.
Сеансовый уровень
П2.7.3.1.
Введение
Настоящий
пункт дополняет п.12 основной части настоящего стандарта.
П2.7.3.2.
Назначение
Назначение
сеансового уровня для случая связи без установления соединения состоит лишь в
том, чтобы обеспечить отображение адресов транспортного уровня в адреса уровня
сессий.
П2.7.3.3.
Услуги, предоставляемые уровню представления
Сеансовый
уровень предоставляет следующие услуги:
а)
передача в режиме без установления соединения с использованием транспортной
услуги режима без установления соединения;
б)
извещение об особых случаях.
Примечание.
Услуга и протокол сеансового уровня режима без установления соединения
находятся в настоящее время в стадии проработки, которая может привести к
выявлению необходимости в дополнительных функциях на сеансовом уровне.
П2.7.3.4.
Функции, выполняемые сеансовым уровнем
Сеансовый
уровень обеспечивает взаимно однозначное отображение между передачами
сеансового уровня в режиме без установления соединения и передачами
транспортного уровня в режиме без установления соединения.
П2.7.4.
Транспортный уровень
П2.7.4.1.
Введение
Настоящий
пункт дополняет п.7.4 основной части настоящего стандарта.
П2.7.4.2.
Назначение
Назначение
транспортного уровня определено в п.7.4.2 основной части настоящего стандарта;
это определение не изменяется в настоящем приложении.
П2.7.4.3.
Услуги, предоставляемые сеансовому уровню
Транспортный
уровень предоставляет услугу режима без установления соединения, которая
преобразует запрос на передачу сервисного блока данных транспортного уровня в
запрос на обращение к услуге сетевого уровня режима без установления
соединения.
П2.7.4.4.
Функции, выполняемые транспортным уровнем
Транспортный
уровень предоставляет следующие функции, относящиеся к поддержанию передачи в
режиме без установления соединения:
а)
установление соответствия между адресами транспортного уровня и адресами
сетевого уровня;
б)
установление соответствия между межоконечными передачами транспортного уровня
без установления соединения и передачами уровня сети без установления
соединения;
Примечание.
Возможны ситуации, в которых оправдано преобразование режима без установления
соединения в режим с установлением соединения на транспортном уровне.
Преобразования такого типа разрешаются в тех случаях, когда они требуют лишь
незначительного расширения существующих протоколов. В этих случаях допускается
ситуация, когда связь, использующая преобразование режима на транспортном
уровне, может осуществляться только между теми оконечными системами, которые
поддерживают эти преобразования (см. П2.6.3.1).
в)
обнаружение ошибок в межоконечных передачах и контроль за качеством услуг;
г)
выделение (разграничение) сервисных блоков данных транспортного уровня;
д)
супервизорные функции.
П2.7.5.
Сетевой уровень
П2.7.5.1.
Настоящий пункт дополняет п.7.5 основной части настоящего стандарта.
П2.7.5.2.
Назначение
Назначение
сетевого уровня, определенное в п.7.5.2 основной части настоящего стандарта,
дополняется функциональными и процедурными средствами передачи данных в режиме
без установления соединения между логическими объектами транспортного уровня,
что обеспечивает логическим объектам транспортного уровня независимость от
функций маршрутизации и ретрансляции, связанными с процессом передачи данных
без установления соединения.
П2.7.5.3.
Услуги, предоставляемые транспортному уровню
Ниже
перечисляются услуги и элементы услуг, обеспечиваемые сетевым уровнем
взаимодействующим (без установления соединения) парам пунктов доступа к услугам
сетевого уровня:
а)
передача сервисных блоков данных сетевого уровня, имеющих установленный
максимальный размер;
б)
возможность задавать параметры качества услуги;
в)
локальное оповещение об ошибках.
П2.7.5.4.
Функции, выполняемые сетевым уровнем
Сетевой
уровень обеспечивает следующие функции, поддерживающие передачу в режиме без
установления соединения:
а) установление
соответствия между адресами сетевого уровня и адресами уровня звена данных;
б)
установление соответствия между передачами без установления соединения уровня
сети и передачами без установления соединения уровня звена данных;
в)
преобразование режима услуги с установлением соединения на уровне звена данных
к режиму без установления соединения на сетевом уровне;
г)
маршрутизация и коммутация;
д)
сегментирование и объединение;
е)
восстановление при ошибках;
ж)
выбор услуги.
Сетевой
уровень выполняет также функции, которыми необходимо дополнить услугу звена
данных без установления соединения, чтобы получить услугу сетевого уровня
режима с установлением соединения.
П2.7.6.
Уровень звена данных
П2.7.6.1.
Введение
Настоящий
пункт дополняет п.7.6 основной части настоящего стандарта.
П2.7.6.2.
Назначение
Назначение
уровня звена данных, определенное в п.7.6.2 основной части настоящего
стандарта, дополняется функциональными и процедурными средствами передачи
данных в режиме без установления соединения между логическими объектами
сетевого уровня.
П2.7.6.3.
Услуги, предоставляемые сетевому уровню
Следующие
услуги и элементы услуг предоставляются уровнем звена данных:
а)
передача сервисных блоков данных уровня звена данных;
б) локальное
оповещение об ошибках;
в)
возможность задавать параметры качества услуг.
П2.7.6.4.
Функции, выполняемые уровнем звена данных
Функции,
выполняемые в уровне звена данных, обеспечивают предоставление услуг уровня
звена данных с использованием услуг физического уровня.
П2.7.7.
Физический уровень
П2.7.7.1.
Введение
Настоящий
пункт дополняет п.7.7 основной части настоящего стандарта.
П2.7.7.2.
Назначение
Назначение
физического уровня определяется в п.7.7.2 основной части настоящего стандарта и
не изменяется настоящим приложением.
П2.7.7.3.
Услуги, предоставляемые уровню звена данных
Услуги
физического уровня определяются характеристиками используемых средств связи и
слишком разнообразны, чтобы их можно было разделить на две категории - с установлением
и без установления соединения.
П2.7.7.4.
Функции, выполняемые в физическом уровне
Функции
физического уровня определяются характеристиками используемых средств связи и
слишком разнообразны, чтобы их можно было разделить на две категории - с
установлением и без установления соединения.
ПРИЛОЖЕНИЕ
3
Справочное
КРАТКИЕ ПОЯСНЕНИЯ ПО ВЫБОРУ УРОВНЕЙ
П3.1.
В настоящем приложении содержится дополнительная информация к настоящему
стандарту.
П3.2.
Общие положения по выбору уровней
П3.2.1.
Необходимо, чтобы архитектура допускала использование разнообразных реально
существующих средств связи с различными процедурами управления. Применение
принципов, изложенных в п.6.2 перечисления 3, 5 и 8, приводит к выделению
физического уровня, как самого нижнего уровня архитектуры.
П3.2.2.
Некоторые физические средства связи (например, телефонные каналы) требуют
специальных методов, позволяющих передачу данных между системами в условиях
сравнительно интенсивных искажений (т.е. при интенсивности ошибок, неприемлемых
для большинства применений). Эти специальные методы используются в процедурах
управления звеном данных, которые изучались и стандартизовались в течение ряда
лет. Необходимо также принять во внимание, что появление новых физических
средств связи (например, оптоволоконные кабели) потребует других процедур
управления звеном данных. Применение принципов, изложенных в п.6.2 перечисления
3, 5 и 7, ведет к выделению в архитектуре уровня звена данных, расположенного
над физическим уровнем.
П3.2.3.
В архитектуре открытых систем некоторые открытые системы функционируют как
оконечные получатели данных (см. разд.4), а некоторые только как промежуточные
узлы, пересылающие данные в другие системы (см. черт.5). Применение принципов,
изложенных в п.6.2 перечисления 3, 5 и 7, ведет к выделению сетевого уровня над
уровнем звена данных. В этом уровне группируются такие протоколы, как например,
маршрутизация. Таким образом, сетевой уровень обеспечивает тракт связи
(соединение сетевого уровня) между парой транспортных логических объектов,
включая случай использования промежуточных узлов (см. черт.5 и п.7.5.4.1).
П3.2.4.
Управление транспортировкой данных от оконечной открытой системы отправителя к
оконечной открытой системе получателя (которое отсутствует в промежуточных
узлах) является последней функцией, необходимой для полной реализации
транспортных услуг. Таким образом, верхним уровнем в той части архитектуры,
которая реализует транспортные услуги, является транспортный уровень, находящийся
над сетевым уровнем. Транспортный уровень освобождает вышележащие уровни от
всех функций по транспортировке данных.
П3.2.5.
В системе существует необходимость организации и синхронизации диалога, а также
административного управления обменом данными. Применение принципов, изложенных
в п.6.2 перечисления 3 и 4, приводит к выделению сеансового уровня над
транспортным уровнем.
П3.2.6.
Оставшиеся функции, представляющие общий интерес, относятся к представлению
структурированных данных и операциям с ними. Эти функции облегчают разработку
прикладных программ. Применение принципов, изложенных в п.6.2 перечисления 3 и
4, ведет к выделению над сеансовым уровнем уровня представления.
П3.2.7.
И наконец, имеются прикладные процессы, выполняющие обработку информации.
Коммуникационные аспекты этих процессов и протоколы, по которым они
взаимодействуют, составляют прикладной уровень, являющийся верхним уровнем
архитектуры.
П3.3.
Полученная таким образом архитектура из семи уровней, проиллюстрированная на
черт.13, удовлетворяет принципам, изложенным в п.6.2 перечисления 1 и 2. Более
подробная информация о каждом из семи уровней, перечисленных здесь, содержится
в разд.7 настоящего стандарта, начиная с верхнего - прикладного уровня,
описанного в п.7.1, и кончая нижним - физическим уровнем, описанным в п.7.7.
Текст
документа сверен по:
официальное
издание
М.:
Издательство стандартов, 1991
|
|
|
|
