ПЕРЕДАЧА РИСУНКОВ ПО ТЕЛЕГРАФУ

1.3.

Бен предлагал установить передающий и приемный аппараты на концах проводной линии между Лондоном и Портсмутом. Основу аппаратов составляли сургучно-металлические пластины, устроенные особым образом. Для их изготовления он брал изолированную проволоку, резал ее на куски длиной 2,5 см и плотно набивал ими прямоугольную рамку так, чтобы отрезки проволоки были параллельны друг другу, а их торцы располагались в двух плоскостях. Затем он заливал рамку жидким сургучом, остужал и шлифовал с обеих сторон до получения гладких диэлектрических поверхностей с металлическими вкраплениями.

Бен намеревался использовать свои аппараты для передачи изображений с металлических клише или с металлических типографских литер. Если рельефное клише или типографский шрифт прижать с одной поверхности металлосургучной пластины передающего аппарата, то часть проволок окажется электрически замкнута между собой и получит контакт с участком цепи, подводимым к шрифту и к источнику тока. Этот контакт перейдет и на торцы тех же проволок с противоположной стороны пластины. Одновременно к аналогичной пластине приемного аппарата прикладывают лист влажной бумаги, предварительно пропитанной солями калия и натрия, и прижимают ее металлическим листом. На этом подготовка к передаче заканчивается.

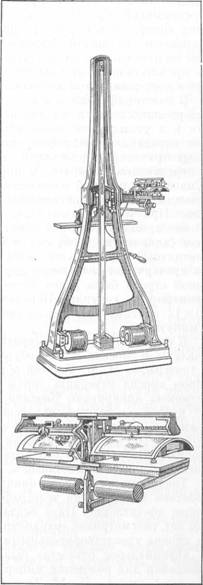

Пантограф Казелли
Крупным планом показано устройство развертки

Действие аппаратов состоит в том, что одновременно на передающей и приемной сторонах приводятся в движение маятники с закрепленными на них контактными перьями, которые скользят по отшлифованным поверхностям обеих пластин (на передающем и приемном концах). Теперь посмотрим, что будет происходить в телеграфной линии при различных положениях контактного пера.

Когда перо скользит по диэлектрической сургучной части пластины и по металлическому вкраплению, не имеющему контакта с выступами клише или литер шрифта, тогда цепь остается разомкнутой и ток от батареи в линию не попадает. Касание контактным пером торца проволоки, соединенной со шрифтом, моментально замыкает цепь, и ток идет по линии связи до приемного аппарата, вызывая окраску участков бумаги.

Совершив очередное колебание, маятники притягиваются электромагнитами и ненадолго останавливаются. За это время металлосургучные пластины с помощью часового механизма смещаются на небольшое, но одинаковое расстояние вниз с тем, чтобы при очередном колебании маятника контактное перо перемещалось по торцам других проволок. Таким образом, рельефное изображение, прижатое к пластине передающего аппарата, точка за точкой, строка за строкой преобразуется в электрические сигналы, которые поступают на приемный пункт по телеграфной линии связи. Здесь изображение проявляется на влажной пропитанной бумаге, прижатой к пластине приемного аппарата, благодаря электрохимическому действию тока, вызывающему окраску только тех участков бумаги, которые совпадают с выступами передаваемого шрифта.

Длительная и дорогостоящая подготовка оригинала лишала проект Бена оперативности. Однако это остроумное изобретение (первое в области электрической передачи изображений) уже содержало в себе три существенных признака телевизионных си стем, разработанных позже. Это, во-первых, разложение цельного оригинала на отдельные элементы, которые должны передаваться поочередно в строгой последовательности; во-вторых, построчная коммутация; в-третьих, синхронное движение коммутирующих устройств на передающей и приемной станциях.
