18.6 Оборудование заземляющих устройств (заземлений)

18.6.1     Места оборудования заземлений, их сопротивления растеканию, количество отдельных заземлителей в контуре заземляющего устройства определяются проектом.

18.6.2                    Заземляющее устройство состоит из одного или нескольких металлических заземлителей, помещенных в грунт на глубину от 0,7 до 1,5 м от поверхности земли, и заземляющих проводников (соединительных шин или проволок). Стальные шины и проволока используются для протяженных заземлителей.

18.6.3       При оборудовании заземлений в первую очередь, независимо от наличия этих данных в проекте, необходимо измерить удельное сопротивление грунта, в котором предполагается устанавливать заземление, после чего сравнить полученные в результате измерений значения с указанными в проекте.

Если измеренные величины оказались больше проектных (на 20% и более), то пересчетом следует определить новое количество заземлителей, обеспечивающих требуемое сопротив­ление растеканию токов. При этом нужно учитывать коэффициент сезонного изменения удельного сопротивления.

Если измеренные величины оказались равными или меньше указанных в проекте, то следует оборудовать заземляющее устройство в соответствии с проектом.

18.6.4        В зависимости от требуемой величины сопротивления растеканию R3 следует применять:

-         при R₃≥30 Ом - протяженные заземлители;

-         при 15<R₃<30 Ом - вертикальные одиночные или многоэлектродные заземлители;

-         при R₃≤15 Ом - многоэлектродные или глубинные заземлители.

18.6.5    Во всех грунтах (кроме скальных и вечномерзлых) с удельным сопротивлением до 200 Ом-м для оборудования заземлений рекомендуется применять электроды из круглой стали диаметром 12 мм и длиной 5 м по ГОСТ 2590 или из прутковой стали диаметром от 15 до 16 мм. Электроды из круглой стали вворачивают в грунт при помощи приспособлений ПЗД-12 на базе бензодвигателя пилы "Дружба" или ПВЭ на базе электрической сверлильной машины.

В качестве вертикального стержневого заземлителя длиной до 3 м допускается использовать уголковую сталь 40x40x4, 45x45x4, 50x50x4 мм и некондиционные трубы диаметром от 2,0 до 2,5 дюйма.

а) из одной трубы; б) из одного уголка;

1  - хомутик из перевязочной проволоки диаметром 2 мм;

2  - стальная проволока диаметром от 4 до 5 мм;

3  - витки пропаять или приварить

Рисунок 18.6 - Устройство заземления

18.6.6 Устройство заземления из одной трубы показано на рис.18.6,а, а из одного уголка - на рисунке 18.6,6. Перед вбиванием электродов заземляющего устройства в грунт к каждому из них необходимо приварить или припаять стальную проволоку диаметром от 4 до 5 мм.

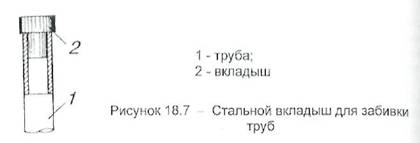

Чтобы не повредить края трубы при забивке в грунт, в верхний ее конец вставляют стальной вкладыш с головкой, которая своими заплечиками опирается на срез трубы (рисунок 18.7). Нижний конец трубы, забиваемой в грунт, предварительно сплющивают, как показано на рисунке 18.6,а.

Перед забивкой электродов в грунт для каждого из них следует выкопать яму глубиной 0,8 м. Электрод забивают в центре ямы так, чтобы верхний конец возвышался над уровнем дна ямы на 10 см.

18.6.7 Значения величин сопротивления растеканию оди­ночного заземлителя из уголка 40x40x4 мм при длине его от 1 до 2 м, верхний конец которого заглублен на 0,7 м от поверхности земли, приведены в таблице 18.11.

Таблица 18.11 - Сопротивления растеканию одиночного заземлителя из стального уголка 40x40x4 мм

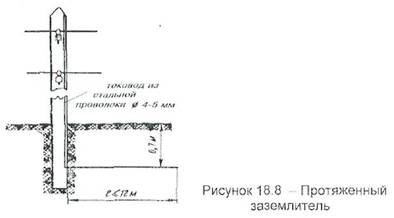

18.6.8     В качестве протяженного заземлителя используют стальную оцинкованную проволоку диаметром от 4 до 5 мм и длиной до 12 м (рисунок 18.8). Увеличение длины заземлителя свыше 12 м нецелесообразно, так как в этом случае сопротивление растеканию заземлителя уменьшается незначительно.Величины сопротивления растеканию протяженного заземлителя из проволоки диаметром 4 мм, уложенной на глубину 0,7 м, приведены в таблице 18.12.

18.6.9    Если при установке одиночного заземлителя не удается получить требуемую величину сопротивления заземления, то следует оборудовать многоэлектродные заземления.

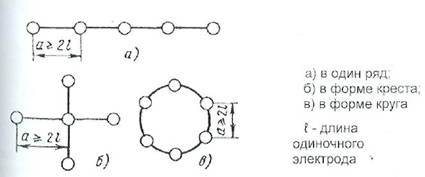

Контуры заземляющих устройств многоэлектродных заземлений могут быть однорядными, замкнутыми, многорядными, в виде прямой или креста. Примеры многоэлектродных контуров показаны на рисунке 18.9.

Таблица 18.12 - Сопротивления растеканию одиночного заземлителя из стальной проволоки диаметром 4 мм

Рисунок 18.9 - Расположение электродов заземления

Рисунок 18.9 - Расположение электродов заземления

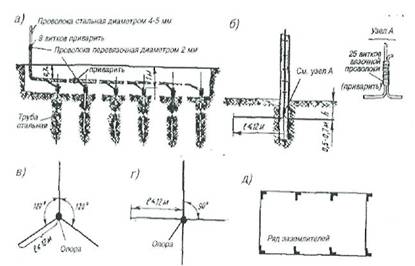

Многоэлектродные протяженные (проволочные) заземлители, а также соединение трубчатых заземлителей проводами показано на рисунке 18.10. Провода, если их больше двух, свивают с шагом от 10 до 25 см.

а)                    из нескольких электродов угловой стали (или стальных труб);

б)                    двухлучевой протяженный;

в)                    трехлучевой протяженный;

г)                     четырехлучевой протяженный;

д)                    единичные электроды, расположенные по замкнутому контуру

Рисунок 18.10 - Многоэлектродные заземлители

18.6.10 Для соединения вертикальных электродов между ними следует прокопать траншею шириной от 20 до 30 см и глубиной от 0,5 до 0,7 м, на дно которой укладывают соединительные провода или шины. В качестве соединительных используют стальные шины (полосовая сталь) сечением 40x4, 30x4, 25x4 мм."

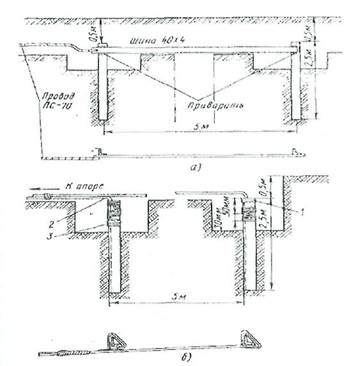

Шины нужно уложить на ребро и приварить к уголкам или трубчатым электродам. Вместо стальных шин можно применять стальные провода ПС-70 или биметаллические сталемедные провода диаметром от 4 до 6 мм. Соединение электродов из уголков с помощью стальной шины показано на рисунок 18.11.

а)            соединение с заземлением провода ПС-70 или шины для защитных контуров;

б)            соединение с заземлением проводов для искровых промежутков

1  - хомутик из перевязочной проволоки;

2  - стальная проволока диаметром 4-5 мм;

3  - витки пропаять

Рисунок 18.11 - Заземления для защиты кабелей от ударов молнии

18.6.11                 При-устройстве рабочих заземлений во всех грунтах, а защитных - в агрессивных, соединительные провода на всем протяжении до выхода на поверхность следует изолировать от земли двухслойным покрытием асфальтового лака. После выполнения указанных работ траншею нужно засыпать землей.

18.6.12     В процессе выполнения строительных работ число электродов в контуре может быть уточнено по результатам измерении сопротивления растеканию при последовательном наращивании устанавливаемых электродов. При этом число электродов, необходимое для обеспечения нормы сопротивления заземления, может отличаться от запроектированного как в сторону увеличения, так и в сторону уменьшения.

18.6.13    Заземлители многоэлектродного контура следует располагать так, чтобы токоотводный провод занимал центральное место и был удален от крайних электродов заземления не более, чем на 12 м. Если это условие невыполнимо, то необходимо делать несколько токоотводов, соединяя их параллельно на выходе из траншеи первого токоотвода.

Если заземление предназначено для кабельного ящика, запирающей или дренажной катушки, то от заземлителей вдоль опоры прокладывают два токоотвода из проволоки диаметром от 4 до 5 мм, один из которых присоединяют к корпусу кабельного ящика или к заземляющему зажиму запирающей катушки, а другой прокладывают до вершины опоры.

18.6.14    Выбор типа заземлителя для устройства заземления у абонента производят в зависимости от местных условий. В городе для заземления используют стальные вертикальные электроды - трубы или уголки. Протяженные проволочные заземлители оборудуют в сельской местности.

Для разрядников, расположенных внутри здания, токоотводы от заземлителей следует прокладывать по стене до ввода в здание. Перед вводом в здание проводник от заземлителей припаивают к изолированному проводу сечением не менее 4 мм² и через отдельное отверстие в стене проводят непосредственно к разряднику. Молниеотвод, прокладываемый по стене здания, необходимо закрыть деревянной рейкой на высоту 2,5 м от уровня земли.

18.6.15    Защитное и рабочезащитное заземляющие устройства следует оборудовать с учетом использования естественных заземлителей: проложенных под землей металлических труб, металлических конструкций, арматуры зданий и их бетонных фундаментов и других. Не допускается использовать для этих целей трубопроводы горючих и взрывоопасных смесей, канализации, центрального отопления и бытового водопровода, расположенные вне здания, в котором размещено оборудование предприятия связи.

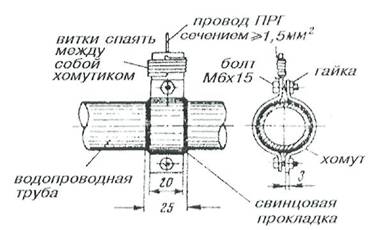

В качестве заземлителей для абонентской аппаратуры СТС и защиты абонентов и оборудования на абонентских линиях могут быть использованы водопроводные трубы. В этом случае проводник присоединяют к водопроводной трубе, как показано на рисунке 18.12. Для создания хорошего контакта трубу, хомутик и свинцовые прокладки предварительно зачищают до металлическо­го блеска. Водомер необходимо зашунтировать перемычкой, включенной между двумя контактными хомутиками, установлен­ными по обе его стороны.

Рисунок 18.12 - Устройство заземления с использованием в качестве заземлителя водопроводной трубы

В качестве токоотвода и заземлителя могут быть ис­пользованы оттяжки опор. При этом оттяжки должны быть расположены от подземных кабелей на расстоянии не менее 25 м.

18.6.17   Расстояние между отдельными неизолированными частями разных заземляющих устройств (между рабочим, защитным, измерительным и др.) на участке до ввода в здание должно быть не менее 20 м.

18.6.18     Металлическую оболочку и бронепокров кабелей использовать в качестве заземления запрещается.

18.6.19     Сопротивление заземления нужно измерять сразу же после его устройства. Результаты измерения оформляются протоколом.
