18.4 Прокладка и сращивание защитных



18.4.1              Количество защитных проводов (стальных канатов), их тип и способ прокладки определяются проектом.

18.4.2    Основным типом защитного провода от влияния ВЛ и эл.ж.д. для прокладки на небольшой длине (до 2 км) является медный провод марки М-50 (сечением 50 мм2). Можно применять провода меньшего сечения, что должно быть определено проектом.

Так как эти провода одновременно защищают кабель и от ударов молнии, то условия их прокладки должны быть такими же, как и при прокладкерозозащитных проводов типа ПС-70.

18.4.3     Основным типом защитного провода от прямых ударов молнии является провод для воздушных линий электропередачи ПС-70 сечением 70 мм2, свитый из отдельных стальных оцинкованных проволок. Провода ПС-70 могут быть заменены стальными оцинкованными проводами меньшего диаметра, а также биметаллическими проводами диаметром от 3 до 4 мм в соответствии с данными, приведенными в таблице 18.6.



Таблица 18.6 - Эквивалентное количество защитных проводов



Количество

проводов ПС-70

Эквивалентное количество защитных проводов и стальных канатов



биметаллических диаметром

стальных оцинкованных диаметром, мм

ПС-25



4 мм

6

5

4



1

1

2/2

2/2

3/3

2/2

2

2

2/3

2/3

3/4

3/4

Примечание - В числителе указано количество проводов при прокладке кабеля по открытой местности и отсутствии отдельно стоящих деревьев, опор ВЛ или связи; в знаменателе - при прокладке кабеля по открытой местности или вдоль опушки леса при наличии опор ВЛ или связи



18.4.4 Допускается отклонение от принятых в проекте расстояний между защитным проводом и кабелем и между защитными проводами в пределах 15%. В случае прокладки °Дного защитного провода над кабелем допускается отклонение Расстояния в пределах ±0,25 м от вертикальной плоскости, проходящей через Ось кабеля.

18.4.5    Соединение защитных проводов с металлическими покровами защищаемого кабеля не производят.

18.4.6    Строительные длины защитных проводов (стальных канатов) сращивают с помощью овальных соединителей и клещей (рисунки 18.2 и 18.3), концы медных и биметаллических проводов-с помощью опрессования медными трубками.

18.4.7    При проведении монтажа муфт в котлованах нарушение целостности защитных проводов не допускается.

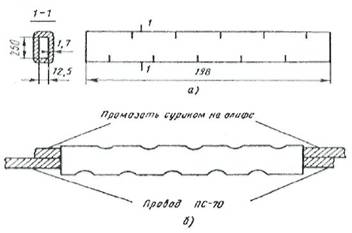

а) овальный соединитель;

б) сросток после обжатия



Рисунок 18.2 - Сращивание защитных проводов ПС-70 с помощью овальных соединителей


























1  - корпус;

2  - вкладыш;

3  - нажимной винт;



Рисунок 18.3 - Клещи типа МИ-31 для обжатия овальных соединителей
