16.5 Компрессорно-сигнальная установка КСУ-60Э

16.5.1 Оборудованием для содержания кабелей ГТС под постоянным избыточным воздушным давлением являются сертифицированные компрессорно-сигнальные установки типов КСУ-ЗОА, КСУ-60Э, КСУ БН-60, КСУ БН-120 и т. п. Установки обеспечивают:

а) содержание под избыточным воздушным давлением определенного количества кабелей разной емкости (в зависимости от типа установки), в том числе некоторое количество кабелей с поврежденной оболочкой (также в зависимости от типа установки);

б) контроль за давлением воздуха в ресивере и на выходе установки, за расходом воздуха, подаваемого в кабели;

в) контроль влажности воздуха, подаваемого в кабели, по изменению цвета индикаторного силикагеля в индикаторе влажности;

г) автоматическую замену осушительных камер и регенерацию силикагеля без его извлечения;

д) подачу сигналов при нарушении герметичности оболочек кабелей и нарушении работы установки (пропадание переменного или постоянного тока, перегрузка электродвигателя компрессора и включение осушительной камеры на регенерацию).

16.5.2 Конструктивно КСУ-60Э, как условный тип для рассмотрения компрессорно-сигнальной установки, (рисунок 16.1) состоит из компрессора, блока осушки и автоматики и одного или двух распределительных стативов, устанавливаемых на одном каркасе, а также - щитка выносной сигнализации.

Функциональная схема КСУ-60Э приведена на рисунке 16.2. Основные технические характеристики КСУ-60Э приведены в таблице 16.2.

1- компрессорная группа;

2 - воздуховод;

3 - блок осушки и автоматики;

4 - распределительный статив;

5 - ротаметр;

6 - трубки к кабелям

Рисунок 16.1 - Компрессорно-сигнальная установка КСУ-60Э

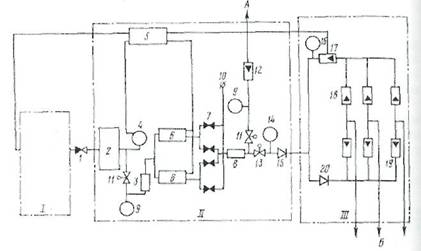

I - компрессорная группа;

II - блок осушки и автоматики;

III- распределительный статив

1 - обратный клапан; 2 - ресивер;

3 - воздушный фильтр;

4 - электронно-контактный манометр (ЭКМ);

5 - блок автоматики и сигнализации;

6 - осушительные камеры; 7 - клапаны КЭП;

8 - индикатор влажности; 9,14,16 - манометры;

10 - выход дюзы; 11 - редуктор РДВ-0,5;

12 - ротаметр;13 - редуктор РДВ-0,6;

15 - выходной вентиль;

17 - сигнальный ротаметр;

18 - ротаметры с эбонитовыми поплавками;

19 - ротаметры со стальными поплавками;

20 - обводной вентиль;

А - выход к поврежденным кабелям; Б - выход к кабелям ГТС.

Рисунок 16.2 - Функциональная схема КСУ-60Э

Таблица 16.2 - Основные технические характеристики установки КСУ-60Э

Наименование характеристики	Показатели
Количество обслуживаемых кабелей, шт.	30 или 60
Количество распределительных стативов, шт.	1 или 2
Производительность, /мин, не менее	35
Диапазон рабочего давления на выходе, МПа(кгс/см²)	0,05±0,002 (0,5±0,02)
Абсолютная влажность воздуха на выходе, г/м³	0,3
Работоспособность в интервале температур, °С	+ 10...+35
Относительная влажность окружающего воздуха при температуре +20°С, %, не более	80
Время регенерации силикагеля, ч	15
Электропитание: - от трехфазной сети переменного тока напряжением, В с частотой, Гц - постоянное напряжение, В - переменный ток, А - постоянный ток, А	220/380 50 60 10 0,5
Максимальная потребляемая мощность, ВА	4000
Габаритные размеры, мм: - блока осушки и автоматики - компрессора - распределительного статива	660x440x1664 860x360x380 1100x210x1800
Масса, кг: - блока осушки и автоматики - компрессора - распределительного статива	200 75 90

16.5.3 Монтаж компрессорно-сигнальной установки должен производиться в соответствии с инструкцией завода-изготовителя.
