15.2
Измерение затухания и неоднородностей оптических волокон оптическими
рефлектометрами 15.2.1 Измерение затухания оптическими рефлектометрами базируется
на использовании измерения параметров обратного релеевского
рассеивания. Измеряемое волокно зондируется оптическими
импульсами, вводимыми через направленный ответвитель.
Вследствие отражения от рассеянных и локальных неоднородностей,
распределенных по всей длине волокна, возникает поток обратного рассеяния.
Регистрация этого потока позволяет определить затухание по длине с того же
конца кабеля, с которого подключен рефлектометр. Одновременно рефлектометр фиксирует местоположение и характер
неоднородностей измеряемого оптического волокна. 15.2.2 Основными характеристиками оптического рефлектометра
являются: а) рабочая длина волны; б) разрешающая способность; в) динамический диапазон; г) размер мертвой зоны; д) точность; е) тип оптического соединителя. Выбор конкретного типа
оптического рефлектометра для проведения измерений определяется типом волокна
и требуемой точностью проведения измерений. Основные характеристики некоторых
типов рефлектометров, применяющихся на местных сетях, приведены в таблице
15.1. Таблица 15.1 -
Основные характеристики некоторых типов рефлектометров
15.2.3 Оптический
рефлектометр позволяет снять рефлектограмму -
зависимость отраженной оптической мощности от длины кабеля (рисунок 15.1), по
которой можно определить затухание на любом участке измеряемого кабеля, а
также затухания на сварках и
неоднородностях измеряемого волокна.

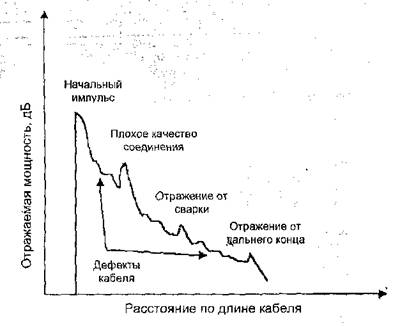

Рисунок 15.1 - Пример рефлектограммы, снятой оптическим рефлектометром |
||||||||||||||||||||||||||||||||||||||||||||||||
