11.32
Монтаж кабельных ящиков и УКС с плинтами "под винт" 11.32.1 В кабельных ящиках
и устройствах кабельных соединений (УКС), оснащенных боксами БГ с керамическими плинтами, плинты расположены вертикально и счет
пар с лицевой стороны плинта ведется сверху вниз по вертикальному ряду
и слева направо. В кабельных ящиках и УКС
емкостью 20x2 имеется два плинта,
расположенных горизонтально, и счет пар в них ведется слева направо по горизонтальному ряду и сверху вниз. 11.32.2 При
зарядке ящиков и УКС ввод кабелей в эти устройства в основном должен осуществляться
аналогично описанному выше вводу при зарядке распределительных коробок с плинтами типа 9 и 9У. Для зарядки ящиков и
УКС используются кабели тех же марок соответствующих емкостей.
Экранные проволоки кабелей в
пластмассовых оболочках подключаются к клеммам заземления. 11.32.3 Расшивка
кабелей и порядок включения жил на плинты
кабельных ящиков и УКС емкостью 10x2 и 20x2 приведены на рисунке
11.45. При зарядке ящиков и
УКС кабелями ТГ с бумажной изоляцией жил сердечники кабелей должны прошпариваться массой МКП-М, а корешки ящиков и УКС должны

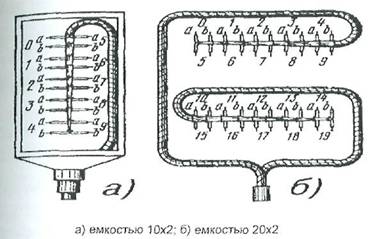

заливаться массой МКС-М. Рисунок
11.45 - Расшивка кабеля и порядок включения жил на плинты "под
винт" кабельных ящиков и УКС |
|
---|
