11.24 Восстановление оболочек и защита муфт на кабелях Т и ТП, проложенных в грунте

11.24.1 Восстановление свинцовых оболочек на бронированных кабелях типа Т производится с использованием свинцовых муфт типа "труба". Подбор муфт следует осуществлять по таблице 11 -11

Таблица 11.11 - Таблица соответствия муфт свинцовых типа "труба" и бронированных кабелей типа Т

Типоразмер муфты	Размеры муфты, мм		Бронированные кабели типа Т
Типоразмер муфты	внутренний диаметр	длина	Бронированные кабели типа Т
Муфта-труба св. 37x190	37	190	ТБ10x2x0,5 ТБ20x2x0,5
Муфта-труба св. 45x220	45	220	ТБ 30x2x0,5 ТБ 50x2x0,5
Муфта-труба св. 45x270	45	270	ТБ 100x2x0,5 ТБ 50x2x0,7
Муфта-труба св. 54x270	54	270	ТБ 150x2x0,5
Муфта-труба св. 70x270	70	270	ТБ 200x2x0,5 ТБ 100x2x0,7
Муфта-труба св. 72x290	72	290	ТБ 300x2x0,5 ТБ 150x2x0,7
Муфта-труба св. 60x380	60	380	ТБ 400x2x0,5 ТБ 200x3x0,7
Муфта-труба св. 65x360	65	360	ТБ 300x2x0,7

Для защиты свинцовых муфт от механических повреждений применяются защитные чугунные муфты. В связи с постоянным уменьшением количества вновь строящихся и ремонтируемых линий с бронированными кабелями чугунные муфты всех традиционных типоразмеров не производятся. Отдельные производители выпускают универсальные чугунные муфты, размеры которых соответствуют диапазону от МЧ-50 до МЧ-75 (рисунок 11.33).

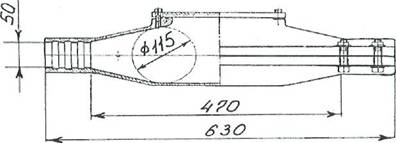

Рисунок 11.33 - Муфта чугунная С-50 – удлиненная

11.24.2 При использовании чугунных муфт кабели в их горловинах обматывают смоляной лентой для надежной фиксации кабелей при стягивании полукорпусов муфт болтами. Допускается использование для фиксации кабелей обрезков кабельной пряжи, снятой с концов кабелей при их разделке.

Чугунные муфты заливают битумной мастикой МБ-70.

11.24.3 По согласованию со службами эксплуатации допускается защита муфт в котлованах путем обмотки их четырьмя слоями влагоотверждаемого бинта "Армопласт". Перед наложением "Армопласта" свинцовая муфта и открытые участки оболочки защищаются от коррозии в соответствии с требованиями 11.18.

11.24.4 Полиэтиленовые оболочки бронированных кабелей типа ТП восстанавливают с применением тупиковых полиэтиленовых муфт МТ или МТО. Муфты МТ - открытого типа, а муфты МТО оснащены оголовниками с количеством патрубков (пальцев) от двух до четырех. Муфты подбирают по емкости сращиваемых кабелей и по диаметрам их оболочек с помощью таблицы 11.12.

Таблица 11.12 - Характеристики и назначение муфт МТ и МТО

Типоразмер муфты	Кол-во патрубков на оголовнике	Внутренние диаметры патрубков, мм	Емкость кабелей при диаметре жил,мм
1	2	3	4
МТ-45	Без оголоника	-	10+10(0,5) 20+20(0,5) 30+30 (0,5)
2МТО-45	2	7/16+10/19	10+10(0,5)
ЗМТО-45	3	7/16+7/16+7/16	20=10+10(0,5)
4МТО -45	4	8/10+8/10+8/10+8/10	10+10+10+10(0,5)
2МТО-60	2	19/23+19/23	50+50 (0,5)
ЗМТО-60	3	19/24+15/19+15/19	50=30+20 (0,5)
2МТО-80	2	18/40+18/30	100+100(0,5)
ЗМТО-80	3	18/30+13/27+13/27	100=50+50(0,5)
4МТО-80	4	16/28+16/28+16/28+16/28	100=50+30+20(0,5)

11.24.5 Монтаж муфт МТ производится в соответствии с указаниями «Инструкции по монтажу кабелей местной связи тупиковыми муфтами с герметиком "Вилад-31". С.-Пб., ЛОНИИС, 1995.

11.24.6 В патрубки оголовников муфт МТО кабели вводятся после удаления брони и защитных покровов. Перепайка брони выполняется вне муфты. Защитные покровы восстанавливают с применением материалов для "холодной" герметизации (рисунок 11.34).

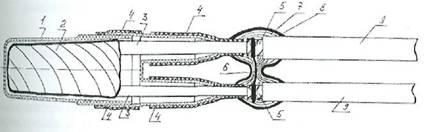

1 - муфта типа МТО (муфта тупиковая с оголовником);

2 - сросток с восстановленной поясной изоляцией;

3 - оболочки кабелей, введенных в муфту;

4 - трубки ТУТ на стыках;

5 - залуженные участки брони;

6 - перепайка брони сращиваемых кабелей;

7 - мастика МГ 14-16, закрепленная обмоткой из липкой

ПВХ ленты;

8 - бинт "Армопласт";

9 - наружные покровы кабелей

Рисунок 11.34 - Монтаж муфты МТО на бронированном кабеле типа ТП

11.24.7 Муфты МТ, залитые герметиком "Вилад-31" устанавливают в котлованах без дополнительной механически"' защиты. Для защиты муфт типа МТО применяют чугунные или пластмассовые защитные муфты либо отрезки асбестоцементных труб (рисунок 11.35). Трубы и пробки подбирают с учетом типоразмера муфты МТО. Например, муфты МТО-45 и МТО-60 защищают трубой 100 мм, а муфты МТО-80 - трубой 150мм.

Внутренний объем трубы следует заливать битумной мастикой или герметиком "Вилад-31".

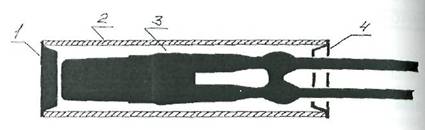

1 - пробка кабельная полиэтиленовая;

2 - отрезок асбестоцементной трубы;

3 - смонтированная муфта МТО;

4 - пробка кабельная полиэтиленовая с прорезанными отверстиями для прохода кабелей

Рисунок 11.35 - Муфта МТО, защищенная отрезком асбестоцементной трубы

11.24.8 В муфтах, смонтированных на бронированных кабелях, производят перепайку брони. На кабелях в свинцовой оболочке перемычка, соединяющая броню сращиваемых кабелей, должна припаиваться к середине свинцовой муфты (рис. 11.36).

Рисунок 11.36 - Устройство перемычки между бронепокровами концов кабелей и свинцовой муфтой

11.24.9 В случаях, когда проектом предусмотрена установка контрольно-измерительного пункта, изолированные провода ГПП припаянные к броне кабелей, выводят в контейнер проводов мления (КПЗ), оснащенный платой для соединения и разрыва брони Место установки муфты и КПЗ отмечают замерным столбиком.
