11.15 Восстановление разнородных оболочек



11.15.1 Восстановление оболочки в муфте на стыке кабелей в оболочках из разнородных материалов (например, полиэтилен - свинец или полиэтилен - сталь) производится с помощью комплектов для восстановления оболочки (КВО).

В состав комплектов входит свинцовая муфта, свинцовая втулка (или пластина из рольного свинца) и материалы для герметизации стыка "полиэтилен - свинец".

Герметизация стыка "полиэтилен-свинец" может произво­диться горячим способом (с помощью трубок ТУТ) или "холод­ным" способом (с помощью герметизирующих лент и бинта "Армопласт").

КВОг - комплект для монтажа прямой (соединительной) муфты "горячим" способом. КВОх - комплект для монтажа прямой (соединительной) муфты "холодным" способом.

Подбор прямых муфт для стыков кабелей в разнородных оболочках следует осуществлять по таблице 11.8.

Таблица 11.8 - Соответствие комплектов КВО и кабелей ТГ и ТПП с жилами 0,5 мм



Типоразмер комплекта

Емкость кабеля

1

2

КВОМ0иКВОх-10

10x2x0,5

КВОг-20 и КВОх-20

20x2x0,5

КВОг-30/50 и КВОх-30/50

30/50x2x0,5

КВОМ00иКВОх-100

100x2x0,5

КВОг-200 и КВОх-200

200x2x0,5

КВОг-300 и КВОх-300

300x2x0,5

КВОг-400 и КВОх-400

400x2x0,5

КВОг-500 и КВОх-500

500x2x0,5

КВОг-600 и КВОх-600

600x2x0,5

КВОг-800 и КВОх-800

800x2x0,5

КВОМ 200 и КВОх-1200

1200x2x0,5

Если требуется смонтировать на стыке кабелей в разнородных оболочках разветвительную муфту, то по отдельному заказу изготавливается свинцовая разветвительная муфта с комплектом деталей и материалов для герметизации стыка "полиэтилен-свинец".

При разветвлении кабеля ТГ кабелями ТППэп допускается ввод кабелей ТППэп в патрубки оголовника без монтажа отдельных втулок на каждом ответвляющемся кабеле. Для этого изготавливается оголовник разветвительной муфты с патрубками длиной 200 мм. Внутренние диаметры патрубков должны превы­шать от 2 до 3 мм диаметры наружных оболочек кабелей ТППэп. При монтаже муфт кабели ТППэп вводят в патрубки оголовника, обмотав их 3-5 слоями кабельной бумаги, и зачеканивают патрубки до плотной посадки их на кабели ТППэп. На стыки свинцовых патрубков и кабелей ТППэп усаживают отрезки ТУТ с подклеивающим слоем.

При разветвлении кабеля ТПП (ТППэп) кабелями ТГ допускается использование полиэтиленовых разветвительных муфт МРП, подобранных с учетом диаметров основного и ответвляющихся кабелей. В этом случае кабель ТГ вводят непосредственно в патрубок оголовника. Стык патрубка со свинцовой оболочкой кабеля ТГ герметизируют отрезком трубки ТУТ с подклеивающим слоем.

Варианты монтажа разветвительных муфт на стыках кабелей в разнородных оболочках перед началом работ должны быть согласованы со службами эксплуатации местных сетей.

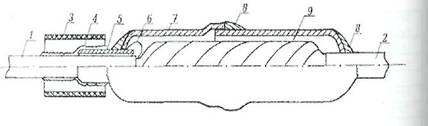

11.15.2 Монтаж КВОг (рисунок 11.24).




















- полиэтиленовая оболочка кабеля ТППэп;

- свинцовая оболочка кабеля ТГ;

- отрезок трубки ТУТ; 4 - слой клея-расплава КР-1;

5    - свинцовая втулка, установленная на бандаж из

кабельной бумаги;

6  - экранная проволока кабеля ТППэп;

7  - свинцовая муфта МССД;

8  - пайка припоем ПОССу-30-2;

9  - сросток жил

10

Рисунок 11.24 - Муфта, смонтированная на стыке кабелей ТГ и ТППэп с применением комплекта КВОг



До начала монтажа сростка жил на сращиваемые кабели надвигают свинцовую муфту (полумуфты), а на кабель с полиэтиленовой оболочкой - отрезок термоусаживаемой трубки.

Производят разделку кабелей и подготовку их к монтажу.

Устанавливают на кабель в полиэтиленовой оболочке свинцовую втулку. Втулка поставляется в виде пластины из рольного свинца. Втулка устанавливается на бандаж из 3-5 слоев кабельной бумаги. Разрез должен находиться сверху. Втулку по всей длине и окружности подбивают деревянной киянкой до плотной посадки на кабель в полиэтиленовой оболочке. Втулку следует подгонять так, чтобы продольный разрез втулки сошелся встык, без зазора. Втулку зачищают и запаивают продольный разрез припоем ПОССу-30-2 с применением стеарина. Паяный продольный шов не должен выступать над поверхностью втулки.

Закончив монтаж сростка жил и восстановление поясной изоляции, над сростком устанавливают свинцовую муфту. Ленты экрана кабеля ТППэп в муфте не восстанавливают. Экранную проволоку выводят через стык свинцовой муфты и свинцовой втулки для того, чтобы припаять ее во время пайки данного стыка.

Далее приступают к пайке свинцовой муфты. Деревянной киянкой один конус муфты зачеканивают до диаметра свинцовой оболочки кабеля ТГ, а второй конус - по диаметру свинцовой втулки. Стыки свинцовой муфты, свинцовую втулку, свинцовую оболочку в местах пайки зачищают стальной щеткой.

Стыки муфты со свинцовой оболочкой кабеля и со свинцовой втулкой запаивают припоем ПОССу-30-2 с применением стеарина. Одновременно припаивают экранную проволоку.

После остывания муфты ветошью, смоченной в бензине, паяный стык и свинцовую втулку протирают от остатков стеарина и тщательно зачищают по всей окружности стальной щеткой. Такую же обработку проводят на полиэтиленовой оболочке кабеля на участке длиной от 70 до 80 мм в зависимости от длины ТУТ.

Если в комплекте КВОг поставляется трубка ТУТ без подклеивающего слоя, то на участок, на который она должна усаживаться, наносят слой клея-расплава КР-1, который в этом случае тоже включается в комплект.

На торец свинцовой втулки и на полиэтиленовую оболочку по всей окружности наносят обильный слой клея-расплава КР-1. Клей-расплав наносится на участке, равным длине отрезка трубки ТУТ. Толщина слоя клея-расплава должна быть не менее 1 мм.

Если в комплекте КВОг поставляется трубка ТУТ с подклеивающим слоем, например, типа MWTM, то клей-расплав не используется.

На свинцовую втулку вплотную к свинцовой муфте надвигают и усаживают термоусаживаемую трубку. Особо тщательно при этом прогревают место стыка втулки и полиэтиленовой оболочки.

11.15.3 Монтаж КВОх (рисунок 11.25).

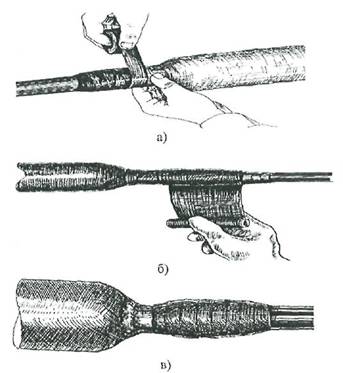

а)     обмотка свинцовой втулки и полиэтиленовой оболочки кабеля ТПП герметизирующей лентой ЛГ-2 и закрепление ее обмоткой из липкой ПВХ ленты;

б)     намотка влагоотверждаемого бинта "Армопласт";

в)     загерметизированный стык втулки с полиэтиленовой оболочкой кабеля ТППэп



Рисунок 11.25 - Муфта, смонтированная на стыке кабелей ТГ и ТППэп, с применением комплекта КВОх



Монтажные операции от разделки кабеля до пайки свинцовой муфты выполняют так же, как при "горячем" способе. На обезжиренную и зачищенную свинцовую втулку и полиэтиленовую оболочку кабеля на длине от 50 до 60 мм накладывают с 50% перекрытием один слой герметизирующей ленты ЛГ-2. Поверх ленты ЛГ-2 с 50% перекрытием наматывают 3-4 слоя липкой ПВХ ленты. Лента ПВХ должна перекрывать ленту ЛГ-2 с обеих сторон.

Поверх ленты ПВХ наматывают с 50% перекрытием два слоя бинта "Армопласт". Намотку начинают от свинцовой муфты с заходом на полиэтиленовую оболочку и возвращаются обратно к муфте. На оболочке кабеля бинт должен перекрывать ленту ПВХ.

Закончив обмотку, конец бинта "Армопласт" временно закрепляют перевязкой. Затем берут кусочек поролона или чистую ветошь, смачивают в чистой воде и равномерно обжимают по поверхности бинта, выдавливая воду по всей длине и окружности. Через промежуток времени от 15 до 20 минут перевязку снимают. Поверхность протирают от выделившихся крупинок пропитки бинта жесткой тканью.



11.16 Восстановление алюминиевых оболочек

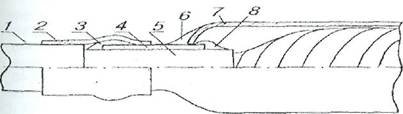

11.16.1 При восстановлении алюминиевых оболочек городских кабелей связи используют клеевой способ, который заключается в том, что к алюминиевой оболочке кабеля клеем ВК-9 приклеивают свинцовые втулки, а к втулкам припаивают свинцовую муфту (рисунок 11.26).




















1  - кабель в полиэтиленовом шланге;

2  -трубка ТУТ, подобранная по размерам втулки и кабеля;

3  - клеевой шов; 4 - разрезная свинцовая втулка;

5 - алюминиевая оболочка кабеля;

6 - пайка припоем ПОССу-30-2;

7 - свинцовая муфта, подобранная по размерам сростка;

8 - перепайка втулки с залуженным припоем ЦОП-40

участком алюминиевой оболочки



Рисунок 11.26 - Восстановление алюминиевой оболочки кабеля типаТ



Свинцовые втулки изготавливаются из рольного свинца или из отходов оболочки кабеля ТГ. Внутренний диаметр свинцовой втулки должен соответствовать наружному диаметру алюминиевой оболочки. Длина втулки должна составлять: для кабелей с наружным диаметром оболочки до 35 мм - 60 мм; свыше 35 мм -70 мм. Толщина стенки втулки должна быть не менее 2 мм.

11.16.2    Продольный разрез втулки запаивается припоем ПОССу-30-2 без применения стеарина. Запаянная или подобранная по диаметру втулка должна плотно сидеть на алюминиевой оболочке.

При подготовке концов кабелей к монтажу надрезы полиэтиленового защитного шланга выполняются тупым ножом или стальной пластиной, которые предварительно нагреваются пламенем горелки.

Свинцовая втулка надвигается на очищенную от битума алюминиевую оболочку и устанавливается так, чтобы край втулки находился на расстоянии 10 мм от обреза шланга. На оболочке у торцов втулки делаются отметки и втулка сдвигается к концу кабеля. На алюминиевую оболочку, предварительно обезжирен­ную и зачищенную стальной щеткой, в том месте, где будет установлена втулка, наносится слой клея ВК-9. Клей наносится на участок оболочки длиной 20 мм по окружности, начиная от ближайшей к обрезу шланга отметки. Свинцовая втулка через участок с клеем сдвигается к обрезу шланга, при этом клей не должен попасть на торец втулки, обращенный к концу кабеля.

11.16.3    Участок оболочки на расстоянии 20 мм по обе стороны от второй (дальней от обреза шланга) отметки зачищается стальной щеткой и залуживается припоем ЦОП-40. Залуживание производится в следующем порядке: на малую стальную щетку накладываются от 4 до 6 г припоя ЦОП-40, зачищенный участок алюминиевой оболочки открытым пламенем горелки нагревается до температуры плавления припоя ЦОП-40, и оболочка залуживается путем натирания ее щеткой с припоем.

Оболочка должна быть залужена не менее чем на 2/3 ее окружности. Допускается выполнение операции залуживания без щетки, натиранием оболочки прутком припоя ЦОП-40. Залуженная поверхность должна быть ровной, без включений. На залуженный участок наносится слой припоя ПОССу-30-2.

11.16.4    Втулка устанавливается на свое место. На поверхности оболочки и торца втулки наносится слой клея шириной 40 мм и накладывается бандаж из двух слоев марли шириной 40 мм. На клеевой шов надвигается и усаживается отрезок трубки ТУТ, типоразмер которого соответствует диаметрам алюминиевой оболочки и клеевого шва. Длина отрезка

ТУТ должна позволять полностью закрыть клеевой шов и открытую алюминиевую оболочку кабеля.

Конец втулки, установленный на залуженный участок оболочки кабеля, припаивается к нему припоем ПОССу-30-2 без применения стеарина. Аналогично припаивается втулка на другом конце кабеля (позиция 8 на рисунке 11.26).

В процессе монтажа сростка следует периодически, в течение от 1,0 до 1,5 минут, слегка прогревать клеевые швы, закрытые ТУТ, слабым пламенем горелки.

11.16.5    Свинцовая муфта устанавливается над упакованным сростком, и ее конусы зачеканиваются до наружного диаметра свинцовых втулок. Муфта припаивается к втулкам припоем ПОССу-30-2 с применением стеарина. На время пайки муфты отрезки ТУТ защищаются от излишнего нагрева двумя слоями стеклоленты.

11.16.6   При использовании клея ВК-9 следует иметь в виду следующее:

-     приготовленный клей (после смешивания компонентов) должен быть использован в течение 2 часов;

-     при температуре от 0 до минус 5°С время полного отверждения клея увеличивается до 30 часов, а при +21 °С и выше меньшается.

Смешивать компоненты клея следует в точном соответствии с инструкциями изготовителей.

11.16.7    По согласованию с эксплуатационными службами местных сетей на кабелях типа Т с алюминиевыми оболочками можно применять способ горячей пайки.
