11.11 Восстановление поясной изоляции и экранов на кабелях типа ТП

11.11.1 При восстановлении поясной изоляции и экранов кабелей типа ТП, по возможности, должны использоваться ленты поясной изоляции и экранные ленты (на кабелях ТПП), которые на стадии разделки сматывались в рулоны (рисунок 11.19,а).

Смонтированный и отформованный руками сросток жил плотно обматывают встречными лентами поясной изоляции с перекрытием в 20 мм. Концы лент закрепляют перевязкой из ниток или обрезков жил. При невозможности размотать на ленты поясную изоляцию кабеля допускается использование в этом качестве полиэтиленовой ленты. При этом сросток должен быть закрыт двумя слоями полиэтиленовой ленты с 50% перекрытием.

Концы экранных проволок по спирали без натяжения наматывают навстречу друг другу на закрытый поясной изоляцией сросток и в середине его соединяют ручной скруткой. Для большей надежности экранные проволоки рекомендуется соединять индивидуальными соединителями UY-2 или аналогичными. Длина скрутки должна быть не менее 20 мм. Скрутка изолируется полиэтиленовой гильзой и затем сгибается пополам (рисунок 11.19,6).

Собранные в рулоны экранные ленты кабелей ТПП наматываются на сросток с 50% перекрытием. В середине сростка они соединяются кровельным замком (рисунок 11.19,г).

а) восстановление поясной изоляции;

б) восстановление экранной проволоки;

в) восстановление экрана с использованием экранных лент кабеля ТППэп;

г) соединение экранных лент кровельным швом

Рисунок 11. 19 - Восстановление поясной изоляции и экранов кабелей марки ТППэп

11.11.2 На кабелях ТППэп экраны восстанавливают с помощью соединителей экрана, например, соединителей типа 4460-Д компании "ЗМ". Соединители экрана при разделке кабеля устанавливают под обрезы оболочки. Экран в этом случае восстанавливается с помощью листа из алюминиевой фольги. Ширина листа фольги должна быть больше расстояния между шпильками соединителей экрана на 100 мм. Суммарная толщина слоев фольги не должна быть тоньше экранной ленты кабеля (рисунок 11.20).

Поясная изоляция восстанавливается так же, как на кабелях ТППэп.

Экранные проволоки наматывают на шпильки соединителей о>/пяна и фиксируют нижними гайками

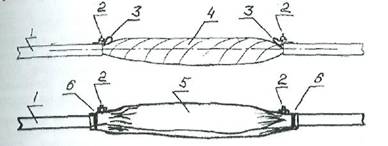

1- кабель ТППэп;

2- соединитель экрана «Скотчлок» типов 4460-D или 4462;

3- экранные проволоки, зажатые нижними гайками

соединителей экрана;

4 - сросток с восстановленной поясной изоляцией;

5-фольга, восстановленный экран;

6 - бандажи из медных жил

Рисунок 11.20 - Восстановление экрана на кабелях ТППэп

Затем сросток обматывают фольгой. В каждом слое фольги шилом проделывают отверстия для прохода шпилек соединителей экрана. После намотки фольги ее закрепляют на шпильках верхними гайками из комплектов соединителей экрана. Затем фольгу обжимают руками по сростку и по краям закрепляют бандажами из медных жил.

11.11.3 Смонтированный сросток с восстановленной поясной изоляцией и экраном должен свободно входить в подготовленную муфту, чтобы при надвигании частей муфты на сросток нельзя было повредить восстановленные элементы кабелей.
