11.7 Подготовка концов кабелей к монтажу муфт 11.7.1
Во время прокладки кабель в
проходных колодцах и концы
кабелей в месте монтажа должны быть выложены на консолях по форме колодцев. При этом должны соблюдаться допустимые
радиусы изгибов кабеля. Если для монтажа или для проверки оставляются
длинные концы (более 11.7.2
При подборе муфт следует учитывать: а) тип и емкость кабеля; б) диаметр его оболочки и защитного шланга; в) способы сращивания
жил, способы восстановления оболочек и шлангов; г) для кабелей ТП с гидрофобным
заполнением – способ восстановления заполнения. Муфты следует
подбирать по каталогам, рекомендациям и ТУ
изготовителей с учетом мнения организации, которая будет эксплуатировать
смонтированный кабель. 11.7.3 Размеры разделки кабелей будут зависеть от типов
подобранных муфт и специальных комплектов, созданных для монтажа определенных маркоразмеров
кабелей. Разделку концов кабелей при использовании готовых комплектов муфт
следует производить в полном соответствии с инструкциями
изготовителей. При использовании корпусов свинцовых и полиэтиленовых муфт без готовых комплектов разделку следует
производить по размерам муфт. Сердечники кабелей следует освобождать
от поясной изоляции на участках, длина
которых позволяет уверенно разобрать их по парам. Длина
разделанных участков сердечников на кабелях с однонаправленной скруткой жил
может составлять от 11.7.4 По размерам подобранных
муфт или по размерам, указанным в
инструкциях изготовителей комплектов муфт, на сращиваемых концах кабелей
делаются отметки местоположения муфт
и намечаются места обрезов оболочки и защитных покровов, а также участки оболочки,
которые должны зачищаться. Отметки обрезов наносят на оболочки и защитные
покровы кабельным ножом. Обрезы оболочек выполняют таким образом, чтобы обеспечить необходимую величину их захода в
корпус муфты. Величина захода зависит от типа кабеля и необходимости
установки дополнительных деталей, например, соединителей экрана. Так, на кабелях марок ТГ и ТБ величина
захода оболочки в муфту может в среднем составлять от 10 до 11.7.5 Длина
зачищаемого участка оболочки зависит от типа кабеля и метода восстановления
оболочки. Для пайки свинцовых муфт достаточно зачищенных участков оболочки длиной от 60 до
1 - кабель типа ТП; 2
- соединители "Скотчлок"; 3 -
провод экранирующий или шина из плетенки заземления; 4 - сросток жил с
восстановленной поясной изоляцией Рисунок 11.8 -
Величина заходов оболочек кабелей в муфты МПП при установке
соединителей экрана "Скотчлок" типов
4460-D или 4462 Если же оболочка
восстанавливается с помощью трубки ТУТ, то длина зачищаемого участка увеличивается
до длины применяемого отрезка ТУТ. Зачищаемый участок оболочки обезжиривается
ацетоном или бензином Б-70. Особенно тщательно должен обезжириваться и
зачищаться участок, на который будет
накладываться подклеивающий слой. Зачистка
оболочки выполняется кабельным ножом по всему периметру. Для зачистки металлических
оболочек может применяться стальная кордная щетка, а для зачистки
полиэтиленовых оболочек- шлифовальная шкурка.
Применение абразивных материалов для
зачистки допускается при использовании трубок ТУТ, термоусаживаемых
манжет или лент для герметизации "холодным" способом, так как в
этом случае шероховатая поверхность в месте наложения подклеивающего слоя или
герметизирующих лент повышает надежность соединения, а мелкие посторонние
включения не влияют на его качество. 11.7.6 Для удаления с
конца кабеля свинцовой оболочки на ней в намеченном месте делают круговой надрез,
надламывают оболочку по надрезу и
оболочка легко стягивается с сердечника. На
кабелях емкостью более 300x2, кроме кругового надреза, выполняют еще один или
два продольных надреза, идущих от кругового
надреза к концу кабеля. Расстояние между продольными надрезами должно
быть от 10 до 11.7.7
При разделке кабелей типа ТП для облегчения выполнения
надрезов оболочки ее следует предварительно прогреть
пламенем горелки или паяльной лампы. Если муфта герметизируется
"холодным" способом, то разрезать оболочку рекомендуется
специальным плужковым ножом. 11.7.8
После удаления оболочки лента спирально наложенного экрана
кабеля ТПП скручивается в рулон и подвязывается у обреза оболочки. 11.7.9
На кабелях типа ТП с алюмополиэтиленовой оболочкой целостность
экрана следует восстанавливать с применением
соединителей экрана, экранных проводов, шин и перемычек. Установку соединителей
экранов различных конструкций следует производить в соответствии с
инструкциями изготовителей. 11.7.10 Поясную
изоляцию из пластмассовых лент разматывают,
ленты скручивают в рулоны и подвязывают у обреза оболочки, там же подвязывают и экранную
проволоку. Если ленты поясной изоляции невозможно отделить друг от
друга, то их обрезают на расстоянии от 10 до 11-7.11 При разделке кабелей типа Т около обреза свинцовой
оболочки кабелей на бумажную поясную изоляцию накладывается бандаж из двух витков миткалевой ленты, который осторожно
заталкивают под оболочку на глубину от 3 до Сердечники кабелей с
бумажной изоляцией жил перед монтажом прошпаривают кабельной массой типа МКП-М при температуре
120°С. Бумажные гильзы, миткалевые ленты и суровые
нитки прошпаривают одновременно с прошпаркой кабеля. Допускается
производить монтаж муфт без предварительной
прошпарки, если есть возможность восстановить
качество бумажной изоляции жил готового сростка путем просушки его
горячим воздухом. 11.7.12 При разделке бронированных кабелей их концы в котловане
непосредственно перед монтажом укладывают на монтажный станок или монтажные
козлы, которые устанавливаются на расстоянии от 0,35 до При
разделке кабелей с броней из круглых проволок бандаж состоит из 10-12
витков стальной оцинкованной проволоки диаметром Обнаженную броню
очищают от битума, для чего ее слегка нагревают
и удаляют расплавленный битум сухой ветошью. Затем броню протирают
ветошью, смоченной в бензине. На расстоянии от 25 до На залуженный участок
брони накладывается бандаж из луженой медной проволоки диаметром Стальные бронеленты
в намеченном месте надпиливают напильником, разматывают, начиная с конца
кабеля, и обламывают. Заусенцы удаляют напильником. На кабелях с броней из круглых проволок поверх бандажа из
медной проволоки клетневкой накладывают
бандаж из 15-20 витков стальной оцинкованной проволоки диаметром После удаления бронелент разматывают подброневые
покровы (подушку) и обрезают их на расстоянии от 2 до

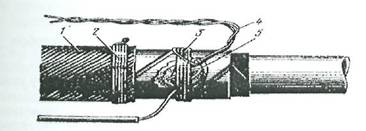

1 - кабельная пряжа; 2
- бандаж на кабельной пряже; 3 - бандаж на бронелентах; 4 - жгут медных
проволок; 5 - провод КИП Рисунок 11.9 -
Наложение бандажей и устройство перемычек на кабеле с бронелентами 11.7.13 При монтаже бронированных кабелей типов ТП и КСП
"холодным" способом допускается соединение брони с помощью соединителей экрана с вертикальными
шпильками и экранных проводов, шин
или лент-плетенок заземления. Разделка кабелей производится так же,
как в 11.7.12. Соединители экрана устанавливают под обрезы брони. Восстановление
защитных покровов в местах установки соединителей
экрана производят с применением материалов для «холодного» способа
герметизации. Допускается применение импортных и отечественных герметизирующих
лент, мастик, липких пластмассовых лент и

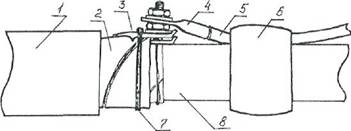

влагоотверждаемых бинтов. 1 - наружный полиэтиленовый шланг на кабеле ТППэпЗБбШп; 2 - обрезанные ленты брони; 3 -соединитель
экрана 4460-D; 4 -
наконечник, опрессованный на сердечнике провода
ГПП; 5 - провод ГПП; 6 -
поясок из мастики МГ 14-16; 6 - бандаж из медных
жил; 8 - оболочка кабеля. Рисунок 11.10 -
Соединение брони "холодным" способом 11.7.14 При разделке подвесных кабелей разметку концов кабеля с несущим тросом
следует производить таким образом, чтобы во время монтажа сростка на участках
с отделенным тросом можно было разместить
детали муфты. Ориентировочные размеры разделки кабеля с несущим тросом
марки ТППэпт с диаметром
жил Перемычка
между оболочкой кабеля и оболочкой троса прорезается кабельным ножом. На оболочке троса
для ее удаления выполняют круговые и
продольные надрезы, или просто срезают ее ножом. При необходимости
трос укорачивают до нужного размера, для чего на расстоянии от 5 до Таблица 11.3 - Размеры
разделки кабеля с несущим тросом марки ТППэпт с
диаметром жил
|
|
---|
