11.5
Подготовка рабочего места 11.5.1 Рабочее место
должно быть ограждено. Перед началом работ в колодце кабельной канализации
необходимо проверить отсутствие
взрывоопасных и других вредных газов. Проверку проводят с
соблюдением мер безопасности согласно действующим "Правилам по охране
труда при работах на линейных сооружениях
кабельных линий передачи. ПОТ РО-45-009", М., 2003, Министерство
РФ по связи и информатизации. Колодец необходимо
провентилировать так, как указано в 4.14. настоящего
"Руководства...". При наличии в колодце
воды, ее необходимо откачать. Снежные образования и наледь с потолка удаляют
скребком. Рабочее место должно
быть нормально освещено с применением
мобильной электростанции, аккумуляторов или посредством подключения
светильника к городской электросети через понижающий трансформатор
220/12В. 11.5.2
Подготовка к монтажу на кабелях, проложенных непосредственно в грунте, начинается с
рытья котлована. Разметку котлована
делают так, чтобы его продольная ось была смещена в сторону поля от
оси трассы кабельной линии на Стенки котлована в
сыпучих грунтах должны укрепляться досками или щитами. Для спуска и подъема
из котлована устанавливается лестница или
откапываются ступеньки. Перед вскрытием
оболочки кабеля, вне зависимости от состояния
погоды, над местом монтажа устанавливается палатка. Вход в палатку должен располагаться
вдоль трассы со стороны, противоположной направлению ветра. 11.5.3 Монтаж кабелей
в котлованах производят на козлах или специальном верстаке. Монтаж кабелей,
проложенных по стенам зданий, выполняют с приставных лестниц или с раздвижных
стремянок.

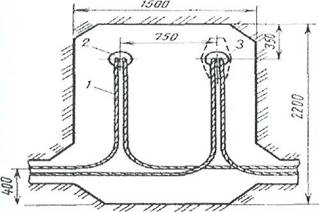

1
- кабель; 2 - муфта тупиковая,
установленная вертикально; 3 - пунктиром показано
положение чугунной защитной муфты или
отрезка асбестоцементной трубы, которыми защищают тупиковые муфты при
горизонтальной укладке) Рисунок 11.4 - Расположение
кабелей и тупиковых муфт в котловане Кабели, подвешенные на
тросе, или кабели с встроенным несущим тросом монтируют на кабельных опорах с
кабельных площадок, а около промежуточных опор - с телескопической вышки или
с приставной лестницы, которая опирается и закрепляется на тросе или кабеле
со встроенным тросом и подпирается доской или другой лестницей. Рекомендуется
производить монтаж подвесных кабелей на
земле с последующим подъемом их на опоры. В
коллекторах и тоннелях монтаж кабелей, проложенных на высоко установленных
консолях, производят со специально устраиваемых подмостков. 11.5.4 После окончания работы рабочее место должно быть убрано, а отходы
материалов, используемые в дальнейшем, собраны, рассортированы и сданы на
склад.

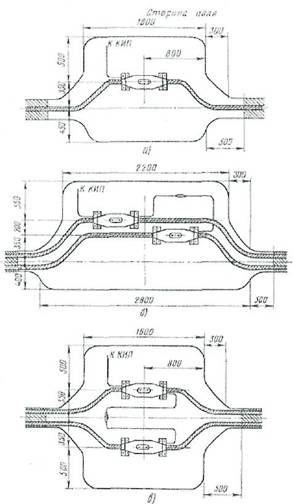

а) при монтаже одной муфты в котловане; б) при монтаже двух муфт в котловане с выкладкой кабелей по одну сторону от траншеи; в) то же, с выкладкой кабелей по обе стороны от
оси траншеи Рисунок 11.5- Котлованы
для укладки прямых свинцовых муфт защищенных муфтами чугунными проходными |
|
---|
