10.3 Устройство абонентских пунктов при кабельном вводе



10.3.1 Распределительные кабели, введенные в здание, должны заводиться на распределительные коробки, установленные при открытой проводке на стенах лестничных клеток, а при скрытой проводке - в этажных распределительных устройствах УЭРМ, помещенных в ниши лестничных клеток (рисунок 10.6).

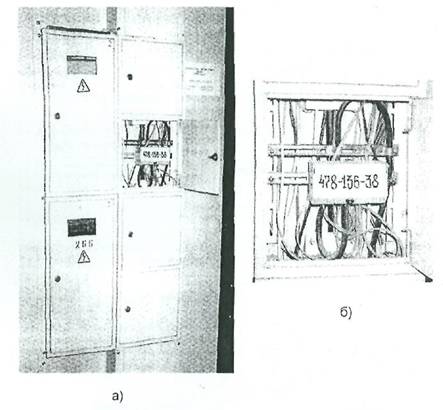

а) общий вид устройства; б) открытый отсек короба связи с коробкой распределительной КРТМ 10/2



Рисунок 10.6 - Устройство этажное распределительное УЭРМ



10.3.2 От распределительных коробок абонентские провода прокладывают в помещения абонентских пунктов. При этом у распределительной коробки абонентские провода должны иметь запас и быть выложены так, как показано на рисунке 10.7. С левой стороны от кабеля абонентские провода подводят к клеммам пар коробки с номерами 1, 6, 0 и 5, а с правой - с номерами 3, 8, 4 и 9. Пары с номерами 2 и 7 должны быть заняты проводами с правой или с левой стороны в зависимости от местных условий. Перекрещивание однопарных проводов под коробкой не допускается.

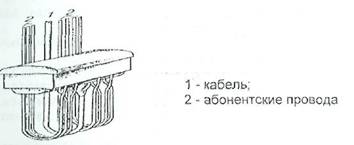

Рисунок 10.7 - Выкладка абонентских проводов на вводе в распределительную коробку



На рисунке 10.8 показана коробка распределительная с контактами под врезку жил провода ТРП.




























Рисунок 10.8 - Коробка распределительная телефонная КРТ-1 ОМ
