10.1      Устройство абонентских пунктов при воздушном вводе

10.2.1                Воздушный ввод абонентской линии может выпол­няться от опор воздушных столбовой или стоечной линий связи.

10.2.2     Для ввода абонентской линии от столбовой ВЛС на стене здания следует закрепить два крюка, оснащенных изо­ляторами.

Крюки устанавливают на расстоянии 250 мм друг от друга, на высоте не менее 3 м от земли. На деревянных стенах они ввертываются в просверленные отверстия. На кирпичных, шлакоблочных, бетонных стенах крюки закрепляют в заготовлен­ных отверстиях цементным раствором.

10.2.3 Абонентскую проводку от линейных проводов вводят через отверстия в стене или в оконном переплете кабелем ПРППМ. Предварительно в отверстия должна быть вставлена пластмассовая трубка, обрамленная с двух сторон пластмассовыми втулками (воронками) (рисунки 10.1, 10.2).

1 - изоляционная втулка; 2-кабель ПРППМ;

3  - пластмассовая трубка;

4  - изоляционная пластмассовая воронка;

5  - линейные провода;

6  - изоляторы;

7  - крюки

Рисунок 10.1 - Устройство абонентского ввода с воздушной столбовой линии через кирпичную стену

10.2.4 Кабель ПРППМ (ПРПВМ) подключается к АЗУ, установленному в помещении абонента на расстоянии от 0,5 до 1 м от отверстия ввода. От АЗУ до абонентского устройства прокладывается однопарный провод (ТРП, ТРВ). Отверстие для заземляющего провода АЗУ просверливают в оконном переплёте ниже отверстия ввода от 50 до 60 мм.

При этом можно использовать абонентские защитные устройства типа АЗУ, предназначенные для защиты от опасных токов и напряжений абонентских пунктов и оборудования телефонных сетей. Выпускается несколько модификаций АЗУ. Одно из них (АЗУ-М) показано на рисунке 10.3.

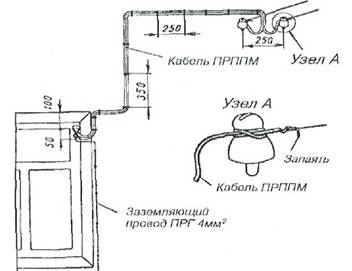

Рисунок 10.2 - Устройство абонентского ввода с воздушной столбовой линии через оконный переплет

Рисунок 10.3 - Абонентское защитное устройство АЗУ-М

10.2.5 При воздушном вводе от стоечной линии абонентскую проводку прокладывают от оконечной или проме­жуточной стойки. При этом от линейных проводов стойки на чердак

прокладывают кабель ПРППМ, который включают в АЗУ, установ­ленное на одной из деталей перекрытия. От АЗУ до абонентского устройства через чердачное перекрытие прокладывают однопарный провод ТРП (рисунок 10.4). Соединение кабеля ПРППМ с линейными проводами показано на рисунке 10.5.

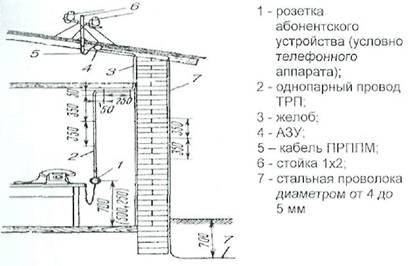

Рисунок 10.4 - Абонентский пункт с воздушным вводом со стойки через чердачное перекрытие
